Trong thế giới xây dựng nhà xưởng hiện đại, xà gồ gập nguội nhà công nghiệp đang dần chiếm vị thế không thể thay thế nhờ độ bền cao, trọng lượng nhẹ và thi công linh hoạt. Nhưng bạn đã thực sự hiểu hết về cấu tạo, ứng dụng và lợi ích vượt trội của loại vật liệu này? Bài viết này sẽ giúp bạn nắm trọn mọi thông tin cần biết — từ những điểm kỹ thuật đến lý do khiến các chủ đầu tư không ngừng “săn đón” xà gồ gập nguội cho công trình của mình.
MỤC LỤC
- 1 Xà gồ gập nguội là gì? Xà gồ dùng để làm gì?
- 2 Tại sao nên lựa chọn xà gồ gập nguội nhà công nghiệp?
- 3 Xà gồ có bao nhiêu loại?
- 4 Cấu tạo các loại xà gồ gập nguội nhà công nghiệp
- 5 Các yếu tố quyết định thiết kế xà gồ gập nguội nhà công nghiệp
- 6 Nguyên lý tính toán xà gồ gập nguội nhà công nghiệp
- 6.1 Xác định các loại tải trọng xà gồ gập nguội nhà công nghiệp
- 6.2 Chọn sơ đồ tính và xác định điều kiện gối
- 6.3 Tính nội lực uốn và cắt
- 6.4 Kiểm tra ổn định tiết diện xà gồ gập nguội nhà công nghiệp
- 6.5 Áp dụng hệ số an toàn theo tiêu chuẩn
- 6.6 Lựa chọn tiết diện phù hợp xà gồ gập nguội nhà công nghiệp
- 7 Tiêu chí lựa chọn kích thước xà gồ gập nguội nhà công nghiệp
Xà gồ gập nguội là gì? Xà gồ dùng để làm gì?
Xà gồ gập nguội là loại xà gồ thép hình được tạo hình bằng công nghệ cán nguội ở nhiệt độ thường, giúp định hình thép tấm thành các tiết diện phổ biến như C, Z, U hay Σ. Thông thường, vật liệu sử dụng là thép mạ kẽm hoặc thép chịu lực cao với độ dày từ 1.2 mm đến 3.2 mm. Xà gồ này được ưu tiên trong kết cấu mái và vách nhà xưởng khung thép nhờ vào trọng lượng nhẹ, độ bền vượt trội và khả năng thi công nhanh, tiết kiệm chi phí so với xà gồ hàn hoặc xà gồ thép hình đúc.

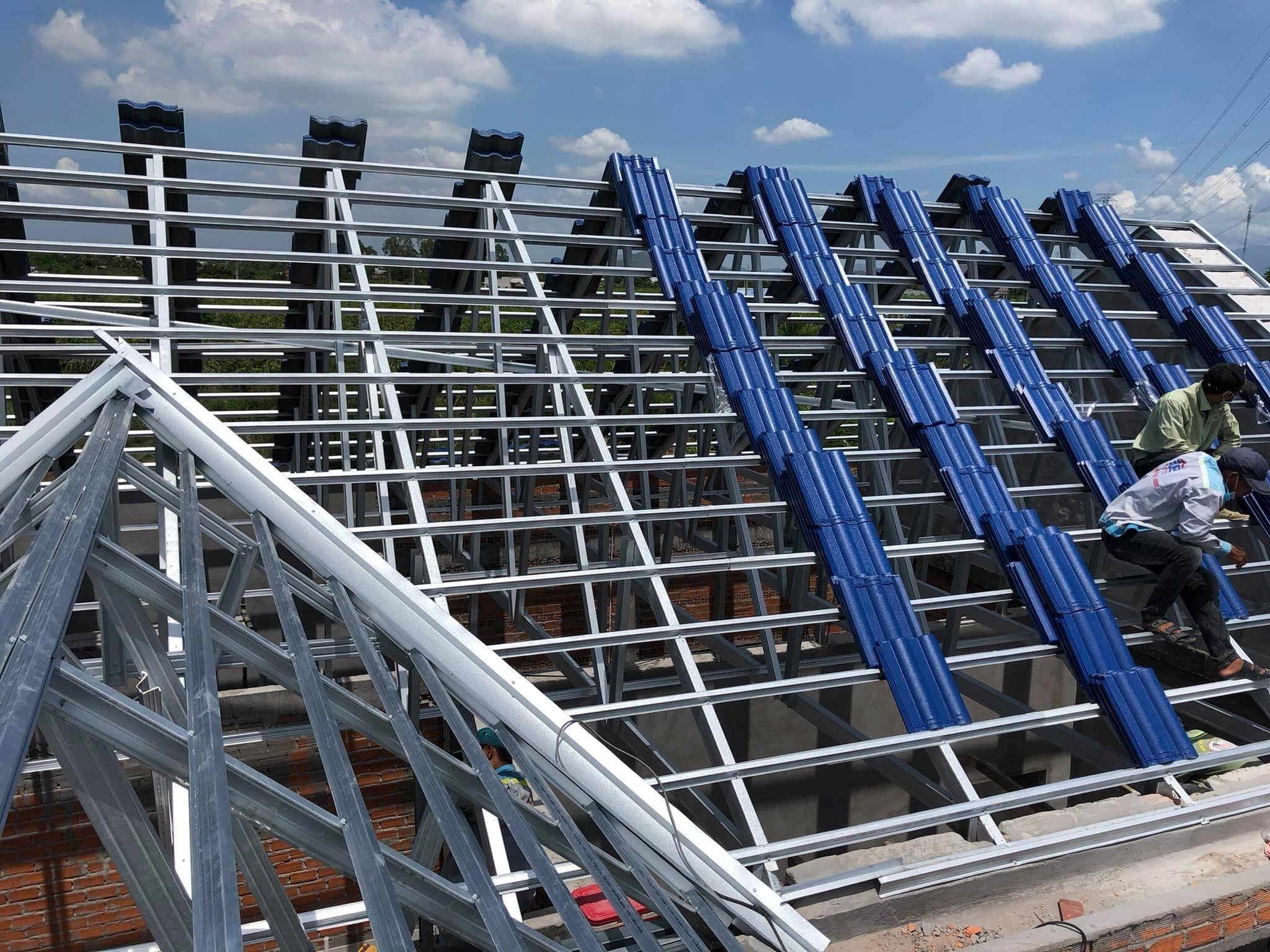

Trong xây dựng nhà công nghiệp, xà gồ gập nguội được dùng làm khung đỡ mái, vách, chịu lực cho kết cấu thép, giúp tăng cường tính ổn định và giảm trọng lượng công trình. Đây là giải pháp tối ưu cho các nhà xưởng, kho bãi nhờ khả năng thi công nhanh, tiết kiệm chi phí và đáp ứng tiêu chuẩn kỹ thuật cao.
Tại sao nên lựa chọn xà gồ gập nguội nhà công nghiệp?
Xà gồ gập nguội đang trở thành giải pháp ưu việt cho kết cấu nhà công nghiệp nhờ sự kết hợp hoàn hảo giữa hiệu quả kỹ thuật và kinh tế. Dưới đây là những lý do quan trọng khiến xà gồ gập nguội nhà công nghiệp ngày càng được ưa chuộng:
- Tiết kiệm trọng lượng và nguyên vật liệu: Công nghệ cán nguội giúp tạo ra xà gồ với tiết diện mỏng, nhẹ hơn nhưng vẫn duy trì sức chịu lực tốt. Điều này không chỉ giảm chi phí vật tư mà còn giảm tải trọng kết cấu tổng thể, thuận lợi cho vận chuyển và thi công.
- Độ chính xác cao, đồng đều: Sản xuất bằng dây chuyền tự động hóa, cắt và đột chính xác từng milimet giúp đảm bảo kích thước đồng đều giữa các thanh xà gồ. Nhờ đó, quá trình lắp ráp tại công trường diễn ra nhanh chóng, chính xác và giảm thiểu sai sót.
- Linh hoạt về thiết kế: Xà gồ gập nguội nhà công nghiệp có thể dễ dàng định hình thành các dạng C, Z, U… phù hợp nhiều kiểu kết cấu khác nhau mà không cần thay đổi khuôn mẫu, tạo thuận lợi trong việc tùy biến theo yêu cầu kỹ thuật riêng biệt.
- Thẩm mỹ và bền bỉ: Bề mặt sản phẩm mịn, phẳng và thường được mạ kẽm nhúng nóng hoặc hợp kim nhôm-kẽm, mang lại vẻ ngoài hiện đại, đồng bộ. Đồng thời, lớp mạ giúp tăng khả năng chống ăn mòn, đặc biệt phù hợp với môi trường có độ ẩm cao.
- Tối ưu cho xây dựng lắp ghép: Với đặc điểm nhẹ, kích thước chính xác và dễ dàng kết nối, xà gồ gập nguội nhà công nghiệp hoàn toàn phù hợp với xu hướng xây dựng nhà công nghiệp theo phương pháp lắp dựng nhanh, giảm thời gian thi công và chi phí nhân công.
Xà gồ có bao nhiêu loại?
Xà gồ gập nguội là một trong những thành phần quan trọng trong kết cấu nhà thép công nghiệp, đảm nhận vai trò chịu lực và phân phối tải trọng trên mái và vách nhà. Tùy thuộc vào yêu cầu thiết kế kết cấu, loại tải trọng, và đặc điểm công trình mà các kỹ sư lựa chọn hình dạng xà gồ phù hợp nhằm tối ưu hiệu quả chịu lực và giảm thiểu chi phí thi công.
Hiện nay, xà gồ gập nguội nhà công nghiệp được sản xuất với nhiều kiểu mặt cắt đa dạng, mỗi loại có ưu điểm và ứng dụng riêng biệt. Dưới đây là tổng hợp 5 kiểu xà gồ phổ biến nhất trong các công trình nhà công nghiệp hiện đại:

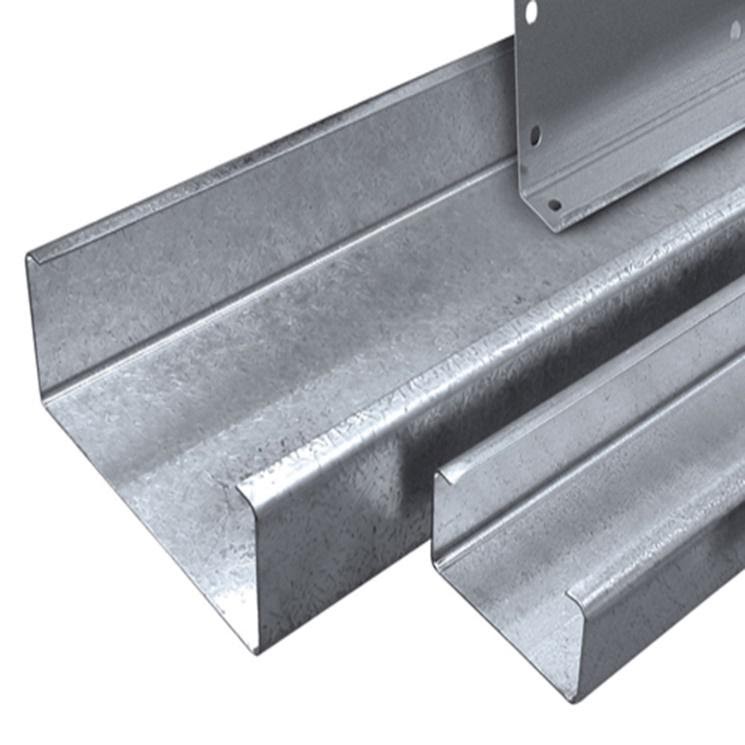

Xà gồ gập nguội nhà công nghiệp chữ C
Đây là dạng xà gồ gập nguội nhà công nghiệp truyền thống với mặt cắt hình chữ C, hai cánh song song và thường có nẹp gấp mép để tăng cứng. Xà gồ chữ C dễ thi công, dễ liên kết bằng bu lông hoặc hàn, phù hợp với nhịp mái từ ngắn đến vừa. Thường được sử dụng làm xà gồ mái hoặc vách cho các nhà xưởng quy mô nhỏ đến trung bình, đảm bảo ổn định kết cấu và tiết kiệm vật liệu.
Xà gồ gập nguội nhà công nghiệpchữ Z
Đặc trưng bởi mặt cắt hình chữ Z, loại xà gồ gập nguội nhà công nghiệp này có khả năng xếp chồng, tạo liên kết liên tục giữa các khẩu độ, rất thích hợp cho các nhịp mái dài. Xà gồ chữ Z giúp tăng độ bền uốn, khả năng chịu tải vượt trội và giảm số lượng điểm liên kết. Tuy nhiên, do cấu trúc không cân bằng, cần chú ý biện pháp chống xoay đầu xà gồ trong quá trình thi công và sử dụng.
Xà gồ gập nguội nhà công nghiệp chữ U
Ít phổ biến hơn, mặt cắt chữ U thường được dùng cho các kết cấu phụ trợ hoặc làm khung đỡ các thiết bị kỹ thuật trong nhà máy. Dạng này có khả năng chịu lực thấp hơn xà gồ gập nguội nhà công nghiệp chữ C và Z, nhưng dễ chế tạo, thuận tiện cho việc lắp đặt trong không gian hạn chế.
Xà gồ gập nguội nhà công nghiệp hình Ω hoặc Σ
Đây là loại xà gồ có nhiều gân tăng cứng trên mặt cắt, được thiết kế để nâng cao tính ổn định và giảm trọng lượng kết cấu. Thường sử dụng trong các vị trí cần độ cứng cao như hệ giằng mái, thanh chống gió hoặc xà gồ sàn nhẹ. Loại này ít phổ biến trên thị trường đại trà nhưng rất hiệu quả trong các công trình đặc thù.
Xà gồ gập nguội nhà công nghiệp hộp
Loại xà gồ gập nguội nhà công nghiệp này có mặt cắt dạng hộp kín hoặc chữ nhật, mang lại khả năng chịu xoắn và uốn cực tốt. Do quá trình sản xuất và thi công phức tạp, chi phí cao, xà gồ hộp chủ yếu dùng trong các công trình đặc biệt đòi hỏi độ cứng không gian lớn, chịu lực cao hoặc chịu tải trọng phức tạp.
Việc lựa chọn loại xà gồ gập nguội phù hợp phụ thuộc vào nhiều yếu tố như khẩu độ nhịp, tải trọng tác dụng, điều kiện môi trường, phương pháp liên kết và yêu cầu kỹ thuật riêng biệt của từng dự án. Việc phân tích kỹ đặc điểm cơ học và ứng dụng của từng loại sẽ giúp tối ưu hóa kết cấu nhà thép công nghiệp, tiết kiệm chi phí vật liệu và nâng cao độ bền vững của công trình.
Cấu tạo các loại xà gồ gập nguội nhà công nghiệp
Trong ngành xây dựng nhà công nghiệp khung thép nhẹ, xà gồ gập nguội là thành phần kết cấu không thể thiếu, đóng vai trò chính trong việc chịu lực và tạo khung cho mái, tường nhà xưởng. Hai dạng tiết diện phổ biến nhất là xà gồ chữ C và xà gồ chữ Z, được sản xuất chủ yếu từ thép cán nguội có phủ kẽm hoặc thép cường độ cao, với đa dạng kích thước và độ dày phù hợp từng yêu cầu kỹ thuật.

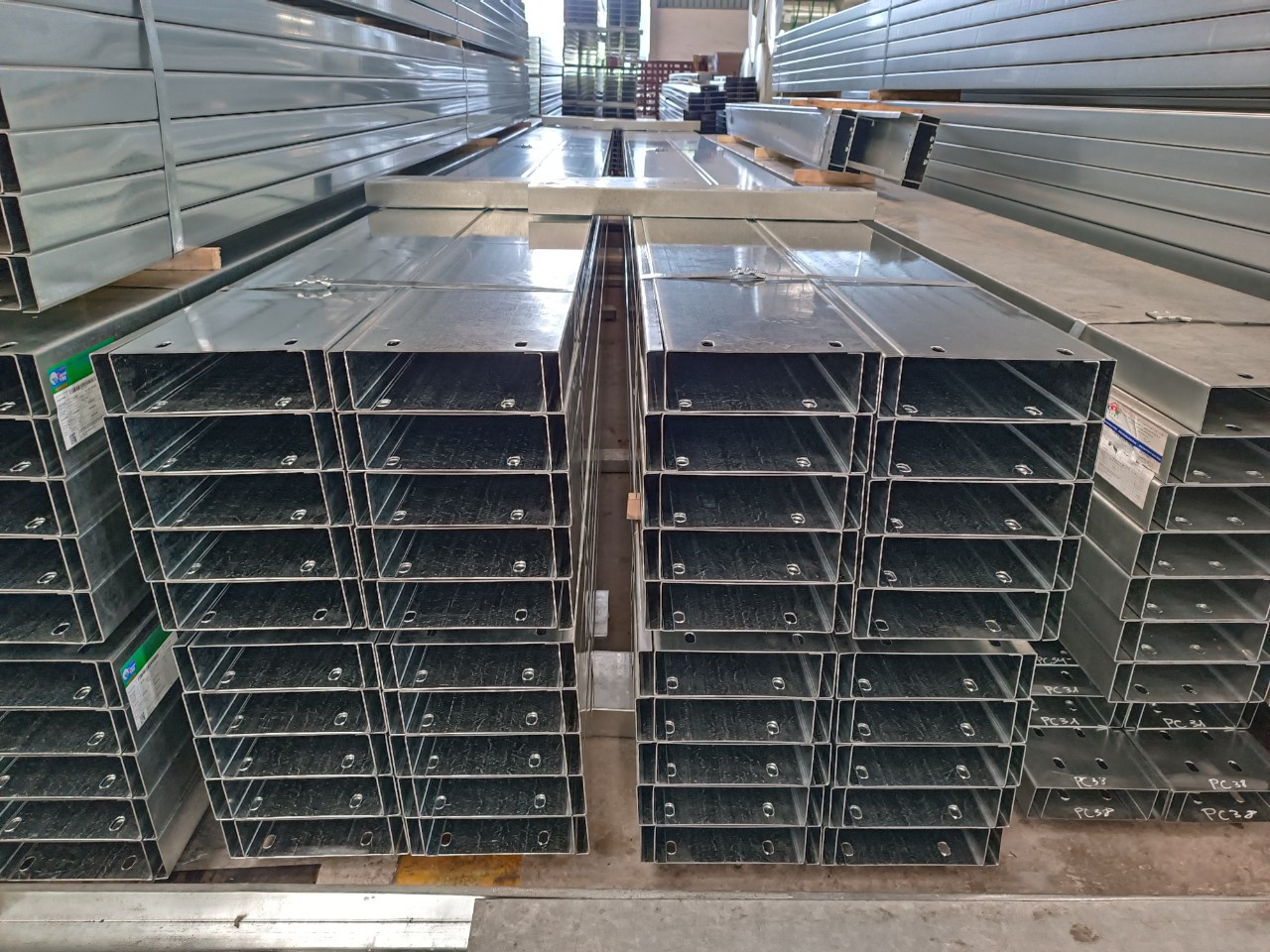

Xà gồ chữ C – Cấu trúc đơn giản, hiệu quả cho nhịp ngắn
Xà gồ tiết diện chữ C có thiết kế mặt cắt dạng chữ C với phần bản bụng phẳng và hai cánh cạnh song song, thường được gập mép nhằm tăng khả năng chống xoắn và biến dạng khi vận chuyển, lắp đặt. Chiều cao tiết diện thường dao động từ 80 đến 250 mm, bề rộng cánh từ 40 đến 75 mm, với độ dày từ 1.2 đến 3.2 mm. Đặc điểm nổi bật là có thể đục sẵn các lỗ oval hoặc tròn phục vụ cho việc liên kết bằng bulong, giúp gia công nhanh chóng.
Ưu điểm lớn của xà gồ gập nguội nhà công nghiệp chữ C là khả năng chịu uốn tốt trong mặt phẳng chính và dễ dàng gia công tại xưởng. Loại này phù hợp cho các nhà công nghiệp có nhịp ngắn đến trung bình, không yêu cầu liên kết nối dài phức tạp, do đó giúp tối giản chi phí và thời gian lắp dựng. Tuy nhiên, xà gồ C không tối ưu cho việc liên kết dài dòng như xà gồ chữ Z và có khả năng chịu xoắn kém hơn so với các tiết diện kín như hộp.
Thông thường, xà gồ chữ C được sử dụng làm hệ thống xà gồ mái và vách cho các công trình nhà xưởng nhỏ, kho tiền chế hoặc làm thanh đỡ cho hệ sàn và tường bao nhẹ.

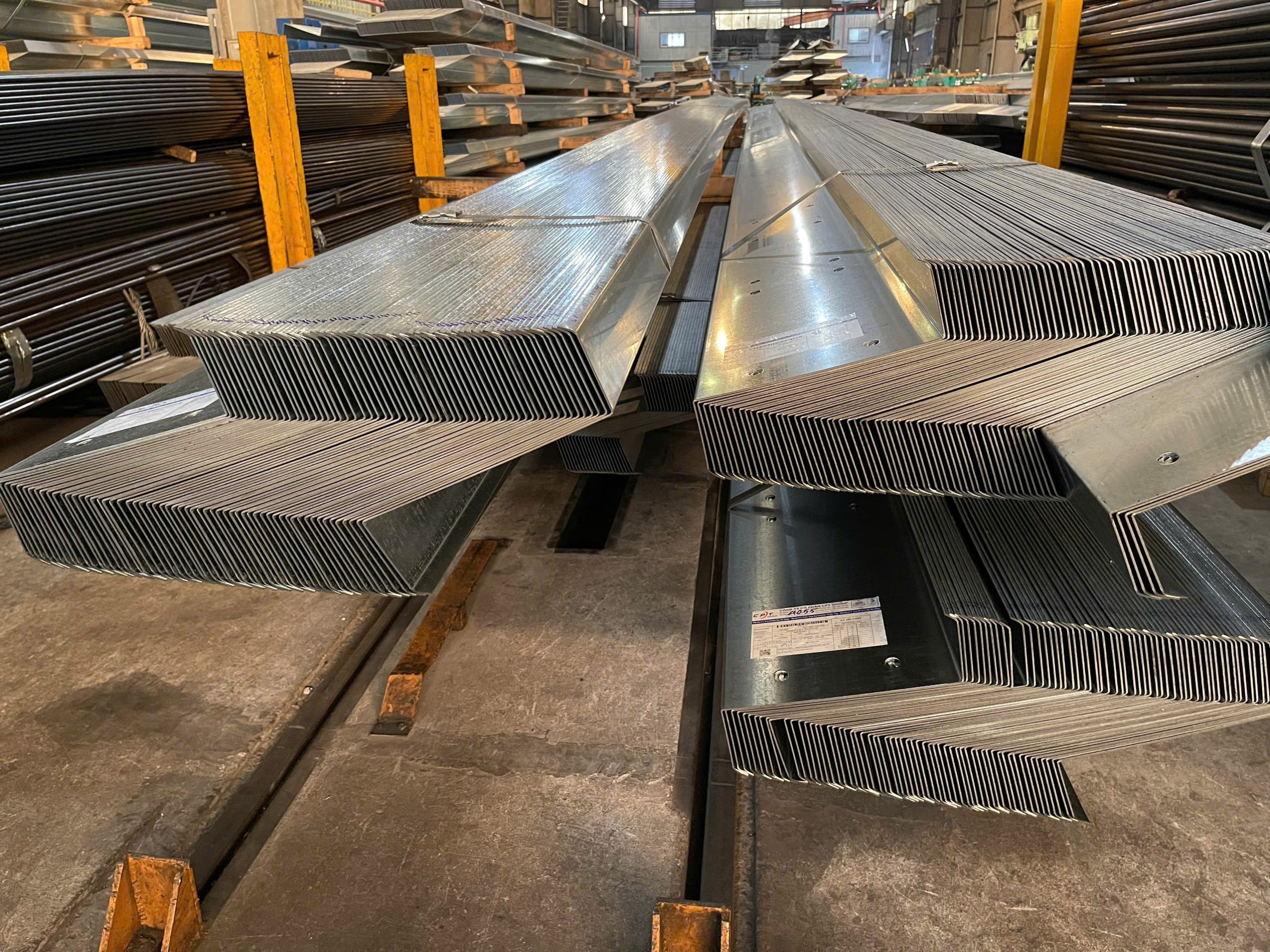

Xà gồ chữ Z – Tiết diện tối ưu cho nhịp dài và liên kết nối dài

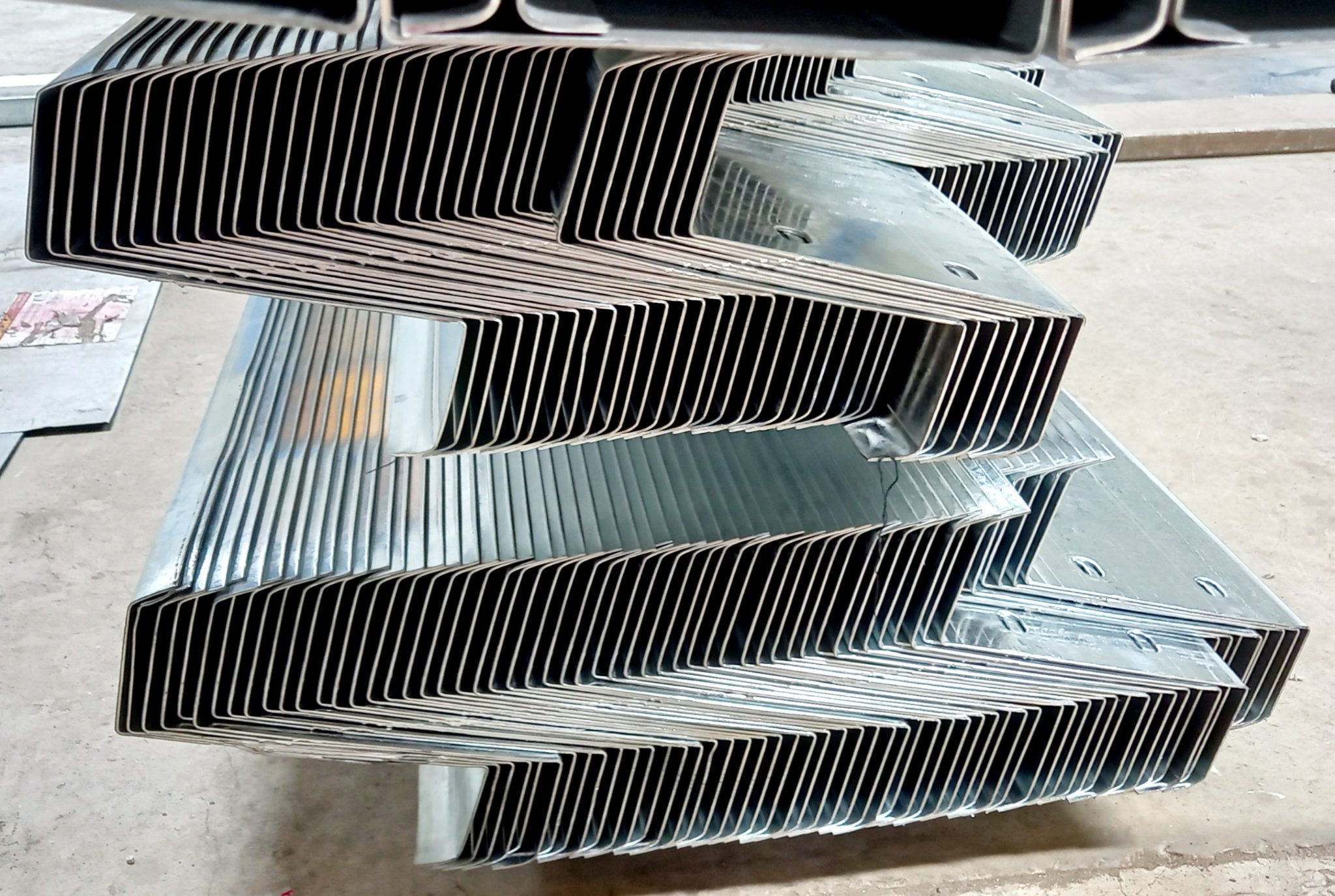

Xà gồ chữ Z sở hữu tiết diện không đối xứng với hai cánh lệch nhau tạo hình chữ Z, cho phép các thanh xà gồ có thể chồng mí lồng vào nhau, hình thành mối liên kết kéo dài liên tục, rất phù hợp cho các công trình có khẩu độ lớn trên 6m. Chiều cao tiết diện của xà gồ Z phổ biến trong khoảng 100 đến 300 mm, bề rộng cánh thay đổi theo hai bên từ 40 đến 75 mm, độ dày từ 1.5 đến 3.2 mm. Mép cánh thường được uốn gập 10–15 mm nhằm gia tăng độ cứng xoắn.
Ưu điểm nổi bật của xà gồ gập nguội nhà công nghiệp chữ Z là khả năng vượt nhịp lớn, giảm số lượng điểm tựa, giúp tiết kiệm vật liệu và chi phí dầm cột. Nhờ thiết kế chồng mí, xà gồ Z cũng tối ưu trọng lượng kết cấu so với xà gồ C khi làm việc ở khẩu độ dài. Tuy nhiên, mặt cắt không đối xứng gây ra nhược điểm về ổn định, đòi hỏi phải có biện pháp chống xoay đầu xà gồ và kiểm soát kỹ vị trí nối khi thi công.
Xà gồ chữ Z thường được sử dụng trong các nhà xưởng, kho bãi lớn, công trình yêu cầu tiết giảm vật tư và tăng tốc độ thi công nhờ khả năng liên kết kéo dài và chịu lực tốt.
Các yếu tố quyết định thiết kế xà gồ gập nguội nhà công nghiệp
Xà gồ gập nguội là thành phần kết cấu quan trọng trong xây dựng nhà công nghiệp, giúp chịu lực và tạo khung mái chắc chắn. Thiết kế xà gồ đòi hỏi cân nhắc nhiều yếu tố kỹ thuật để đảm bảo độ bền, hiệu quả thi công và tiết kiệm chi phí. Dưới đây là các yếu tố then chốt quyết định đến thiết kế xà gồ gập nguội nhà công nghiệp:
- Tải trọng công trình: Bao gồm tải trọng tĩnh như trọng lượng mái, vật liệu lợp và tải trọng động do gió, tuyết hay tác động bên ngoài. Tải trọng này ảnh hưởng trực tiếp đến kích thước và loại thép dùng cho xà gồ.
- Kích thước nhịp nhà: Khoảng cách giữa hai cột chịu lực ảnh hưởng đến độ cứng và độ võng của xà gồ. Nhịp lớn yêu cầu xà gồ dày hơn hoặc gia cố thêm.
- Loại vật liệu và phương pháp gập nguội: Thép sử dụng cho xà gồ gập nguội nhà công nghiệp phải đạt tiêu chuẩn chịu lực tốt, quá trình gập nguội giúp tạo hình tiết diện chuẩn xác, tăng khả năng chịu lực mà không làm thay đổi cấu trúc thép.
- Tiêu chuẩn kỹ thuật và quy chuẩn xây dựng: Thiết kế cần tuân thủ các tiêu chuẩn về an toàn kết cấu, chống ăn mòn và điều kiện môi trường làm việc của nhà xưởng.
- Yêu cầu về thi công và bảo trì: Cấu tạo xà gồ phải thuận tiện lắp ráp, tháo dỡ và bảo trì trong quá trình sử dụng.
Nguyên lý tính toán xà gồ gập nguội nhà công nghiệp
Tính toán xà gồ gập nguội nhà công nghiệp dựa trên lý thuyết uốn thanh mảnh kết hợp với việc đánh giá ổn định tổng thể và cục bộ của tiết diện thép mỏng. Vì xà gồ làm từ thép cán nguội có đặc điểm mỏng nhẹ, chiều cao tiết diện lớn nên dễ xảy ra hiện tượng mất ổn định khi chịu tải đa dạng. Do đó, nguyên lý tính toán phải đảm bảo khả năng chịu uốn, chịu cắt và chống xoay cho kết cấu.
Các bước cơ bản trong quá trình tính toán như sau:
Xác định các loại tải trọng xà gồ gập nguội nhà công nghiệp
- Tải trọng tĩnh gồm trọng lượng xà gồ, vật liệu lợp mái, lớp cách nhiệt, hệ thống thoát nước…
- Tải trọng động gồm tải trọng gió, mưa, tải trọng bảo trì (như người đi lại trên mái), tải trọng tuyết nếu áp dụng.
- Tải trọng đặc biệt bao gồm các thiết bị gắn trên mái như máy móc cơ điện, tấm pin năng lượng mặt trời.
Chọn sơ đồ tính và xác định điều kiện gối
- Thông thường, xà gồ được mô hình hóa như dầm một nhịp với hai gối tựa.
- Nếu xà gồ có liên kết mí dạng Z, có thể tính như dầm liên tục.
- Xác định hệ chống xoay ở đầu nhịp để tính toán hệ số ổn định phù hợp.
Tính nội lực uốn và cắt
- Áp dụng công thức uốn điển hình:
Mmax = qL²/8 (dầm hai gối)
Mmax = qL²/10 (dầm liên tục)
- Kiểm tra ứng suất uốn σ = M/W và ứng suất cắt τ = V/A để đảm bảo trong giới hạn cho phép.
Kiểm tra ổn định tiết diện xà gồ gập nguội nhà công nghiệp
- Xà gồ gập nguội có tiết diện mỏng cần kiểm tra ổn định cục bộ ở bản bụng và cánh nhằm tránh hiện tượng local buckling.
- Đồng thời kiểm tra ổn định tổng thể, bao gồm hiện tượng lateral-torsional buckling và xoắn uốn tổng hợp nếu chưa có hệ đai chống lật.
Áp dụng hệ số an toàn theo tiêu chuẩn
- Các tiêu chuẩn phổ biến như TCVN, AISI, Eurocode quy định hệ số an toàn từ 1.2 đến 1.7 cho tổ hợp tải trọng.
Lựa chọn tiết diện phù hợp xà gồ gập nguội nhà công nghiệp
- Dựa vào nội lực và kết quả kiểm tra ổn định, tra bảng hoặc dùng phần mềm chuyên dụng để chọn tiết diện xà gồ (C hoặc Z) có chiều dày tối thiểu nhằm tránh mất ổn định cục bộ.

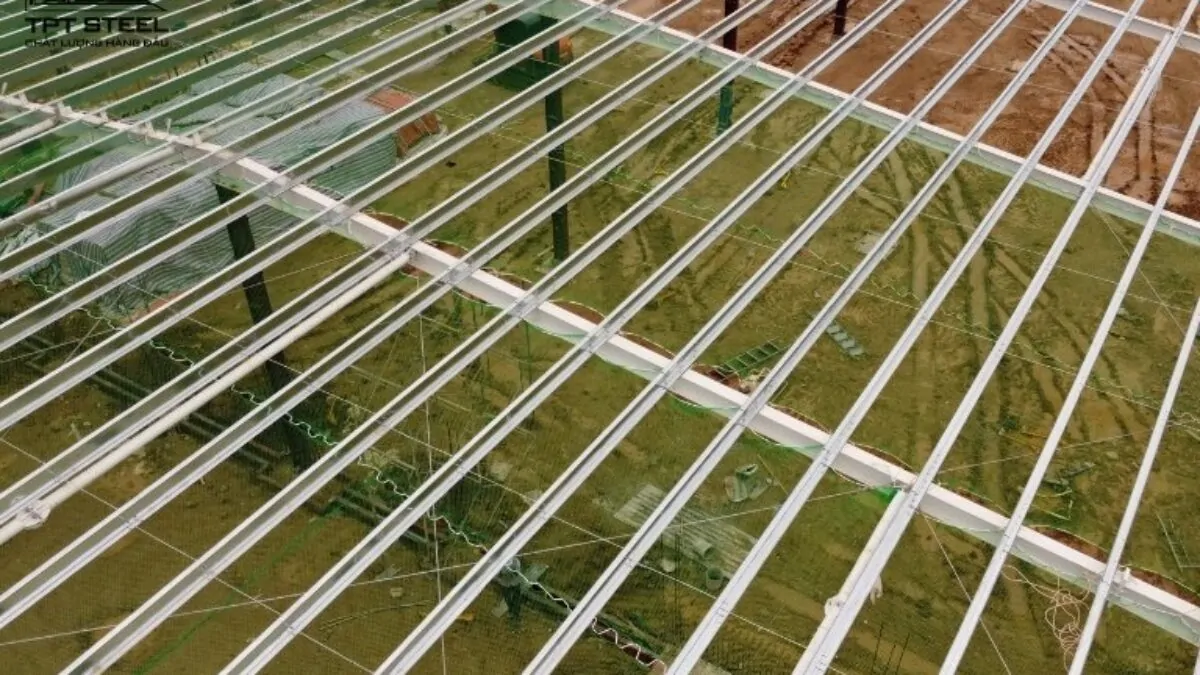

Trong thực tế, các nhà thầu chuyên nghiệp như TPT Steel sử dụng phần mềm thiết kế hiện đại (SAP2000, Tekla TSD, Prota Structure…) để mô phỏng và kiểm tra toàn bộ hệ xà gồ gập nguội nhà công nghiệp, đặc biệt với công trình khẩu độ lớn hoặc điều kiện tải trọng phức tạp. Tuy nhiên, việc nắm vững nguyên lý tính toán cơ bản vẫn là yếu tố quan trọng giúp đảm bảo chất lượng thiết kế và an toàn công trình.
Tiêu chí lựa chọn kích thước xà gồ gập nguội nhà công nghiệp
Việc chọn kích thước xà gồ gập nguội nhà công nghiệp không chỉ dựa vào các thông số kỹ thuật mà còn cần tính toán kỹ lưỡng để đảm bảo sự vững chắc và tối ưu chi phí. Đầu tiên, cần xác định rõ các yếu tố ảnh hưởng như chiều dài nhịp, tải trọng mái, bước xà gồ, cùng khả năng chống lật của hệ kết cấu.
Quá trình lựa chọn bắt đầu từ việc tính toán tải trọng tổng hợp tác dụng lên từng thanh xà gồ, bao gồm tải trọng tĩnh (trọng lượng mái, vật liệu cách nhiệt, bản thân xà gồ), tải trọng động như gió, mưa, và các tải sử dụng khác nếu có. Từ đó, kỹ sư sẽ dựa trên nhịp của kết cấu (thường từ 4 đến trên 8 mét) cùng loại sơ đồ kết cấu (dầm hai gối hay liên tục) để chọn sơ bộ tiết diện phù hợp. Tiết diện xà gồ phải đảm bảo chịu được uốn, cắt và ổn định để tránh hiện tượng lật hoặc biến dạng.
>>> Xem thêm: Hệ thống điện công nghiệp bao gồm những gì?
Các kích thước xà gồ phổ biến được sử dụng trong nhà công nghiệp thường như sau:
- Với nhịp 4-6m: xà gồ C100×50×1.5 hoặc Z120×50×1.8.
- Nhịp 6-8m: xà gồ Z150×50×2.0 hoặc Z180×60×2.5.
- Nhịp trên 8m hoặc khu vực có gió mạnh: ưu tiên xà gồ Z200×60×2.5 hoặc lớn hơn, kết hợp liên kết mí và đai cố định chắc chắn.
Tuy nhiên, những thông số này chỉ mang tính tham khảo. Kích thước cuối cùng phải được kiểm chứng thông qua các tiêu chuẩn thiết kế hiện hành như TCVN hoặc Eurocode, đảm bảo an toàn và phù hợp với điều kiện thi công thực tế.
Ngoài ra, việc lựa chọn chiều dài thanh xà gồ gập nguội nhà công nghiệp cũng cần cân nhắc khả năng gia công và vận chuyển. Chiều dài phổ biến nằm trong khoảng 6-12m, giúp dễ dàng cho quá trình chuyên chở, bốc xếp và lắp dựng bằng thủ công hoặc máy móc, đồng thời giảm thiểu chi phí logistics.
Xà gồ gập nguội nhà công nghiệp không chỉ là giải pháp kết cấu tối ưu mà còn là lựa chọn thông minh cho công trình bền vững và tiết kiệm. Nếu bạn đang tìm kiếm một giải pháp vừa hiệu quả, vừa phù hợp với xu hướng xây dựng hiện đại, hãy cân nhắc kỹ lưỡng — bởi quyết định hôm nay có thể là nền móng vững chắc cho thành công ngày mai.
