Móng băng 1 phương là kết cấu quan trọng nhất của mỗi công trình, nằm ở phần dưới cùng của ngôi nhà, có tác dụng liên kết giữa tường và cột chắc chắn hơn, giảm áp lực cho đáy móng và truyền tải trọng lượng công trình xuống nền đất đều và ổn định. Vậy móng băng 1 phương là gì? Đặc điểm cấu tạo & ứng dụng ra sao? Cùng WEDO làm rõ trong Bản tin hôm nay.
MỤC LỤC
Móng băng 1 phương là gì?
Móng băng là loại móng bê tông đặc biệt, được thiết kế để chịu trọng tải từ cột hoặc dầm và truyền lực này xuống đất. Khác với móng băng thông thường, móng băng một phương chỉ chịu trọng tải theo một hướng duy nhất, thường là theo phương ngang hoặc phương dọc của công trình.
Loại móng này thường được áp dụng trong các công trình như nhà đẹp, tòa nhà, cầu và các công trình khác, đóng vai trò quan trọng trong hệ thống móng, giúp đảm bảo sự ổn định và độ bền cho công trình. Móng băng một phương thường được xây dựng trước các phần cấu trúc chính khác và cần được tính toán kỹ lưỡng để đảm bảo khả năng chịu tải tốt nhất.
Móng băng gồm hai thành phần chính: Dầm móng và cánh móng. Dầm móng kết hợp với cánh móng để tạo thành khối móng vững chắc, và chúng được chia thành ba loại dựa trên độ cứng:
- Móng kết hợp
- Móng cứng: lý tưởng cho những nơi có chiều sâu đặt móng nông
- Móng mềm: thích hợp cho những khu vực có chiều sâu đặt móng lớn, giúp giảm chi phí thi công
Lựa chọn loại móng băng thích hợp phụ thuộc vào điều kiện địa hình, quy mô, diện tích công trình, cũng như độ bền, độ cứng và độ lún của nền đất. Điều này nhằm đảm bảo an toàn và ổn định cho công trình.
So với các loại móng khác như móng cọc, móng bè, móng băng thường được sử dụng rộng rãi nhờ phương pháp thi công đơn giản, độ lún đồng đều và chi phí tiết kiệm. Tuy nhiên, khi xây dựng nhà, cần chú ý lựa chọn loại móng băng phù hợp, đảm bảo tiêu chuẩn với chiều rộng nhỏ hơn 1,5m.

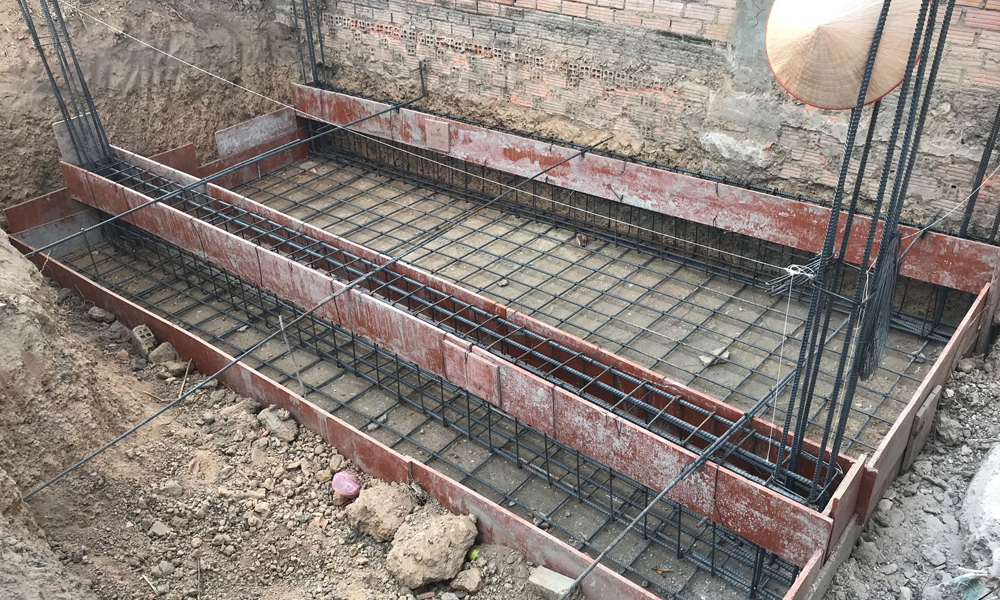

Cấu tạo móng băng 1 phương
Móng băng một phương bao gồm hai bộ phận chính: Bàn móng và dầm móng.
- Bàn móng là phần nằm ngang, có kích thước tùy thuộc vào chiều rộng của ngôi nhà.
- Dầm móng là phần nằm dọc, có kích thước dựa trên chiều dài của ngôi nhà.
Cả hai phần này được liên kết chặt chẽ bằng thép cốt và bê tông cốt thép. Trên móng băng một phương còn có một lớp bê tông lót mỏng để bảo vệ móng khỏi ẩm ướt và ăn mòn.
- Bê tông lót dày: 100 mm
- Kích thước bàn móng phổ thông: (900 – 1200) x 350 (mm)
- Kích thước dầm móng phổ thông: 300 x (500 – 700) (mm)
- Thép bàn móng phổ thông: Φ 12a150
- Thép dầm móng phổ thông: thép dọc 6 Φ (18 – 22), thép đai Φ 8a150
Đánh giá ưu nhược điểm của móng băng 1 phương
Ưu điểm
Thi công dễ dàng: Móng băng một phương có thiết kế đơn giản, không đòi hỏi kỹ thuật cao trong quá trình thi công.
Tiết kiệm chi phí: Loại móng này sử dụng ít vật liệu và nhân công hơn, dẫn đến chi phí thi công thấp hơn.
Khả năng chịu tải vượt trội: Móng băng một phương có thể chịu tải tốt, phù hợp cho các công trình nhà ở dân dụng và nhà phố có kết cấu từ 3 đến 5 tầng.
Giảm nguy cơ lún, nứt: Móng băng một phương giúp phân bổ đều tải trọng công trình lên nền đất, giảm thiểu nguy cơ lún và nứt nhà.
Nhược điểm
Sức chịu tải hạn chế: Móng băng một phương không thích hợp cho các công trình có tải trọng lớn như nhà cao tầng hoặc nhà xưởng do khả năng chịu tải thấp.
Chỉ phù hợp với nền đất tốt: Loại móng này chỉ sử dụng được trên nền đất có khả năng chịu tải cao. Nếu nền đất yếu, cần tiến hành xử lý trước khi thi công.
Dễ bị ảnh hưởng bởi nước: Móng băng một phương dễ bị tác động bởi nước, do đó cần thực hiện các biện pháp chống thấm hiệu quả.
Ứng dụng của móng băng 1 phương trong thực tiễn
Móng băng 1 phương nhà 3 tầng
Móng băng là lựa chọn phổ biến cho các công trình nhà 2 tầng, đặc biệt là những ngôi nhà có diện tích mặt tiền từ 4m đến 8m và chiều sâu không quá 20m. Loại móng này đảm bảo sự ổn định cho ngôi nhà, giúp giảm thiểu nguy cơ nứt nẻ và lún lệch do tải trọng, tạo nền móng vững chắc cho công trình.
Móng băng biệt thự mini
Móng băng còn phù hợp với các biệt thự mini có diện tích từ 100m² đến 200m². Sử dụng loại móng này không chỉ giúp tiết kiệm chi phí xây dựng mà còn là giải pháp hiệu quả hơn so với các loại móng khác như móng bè hay móng cọc.

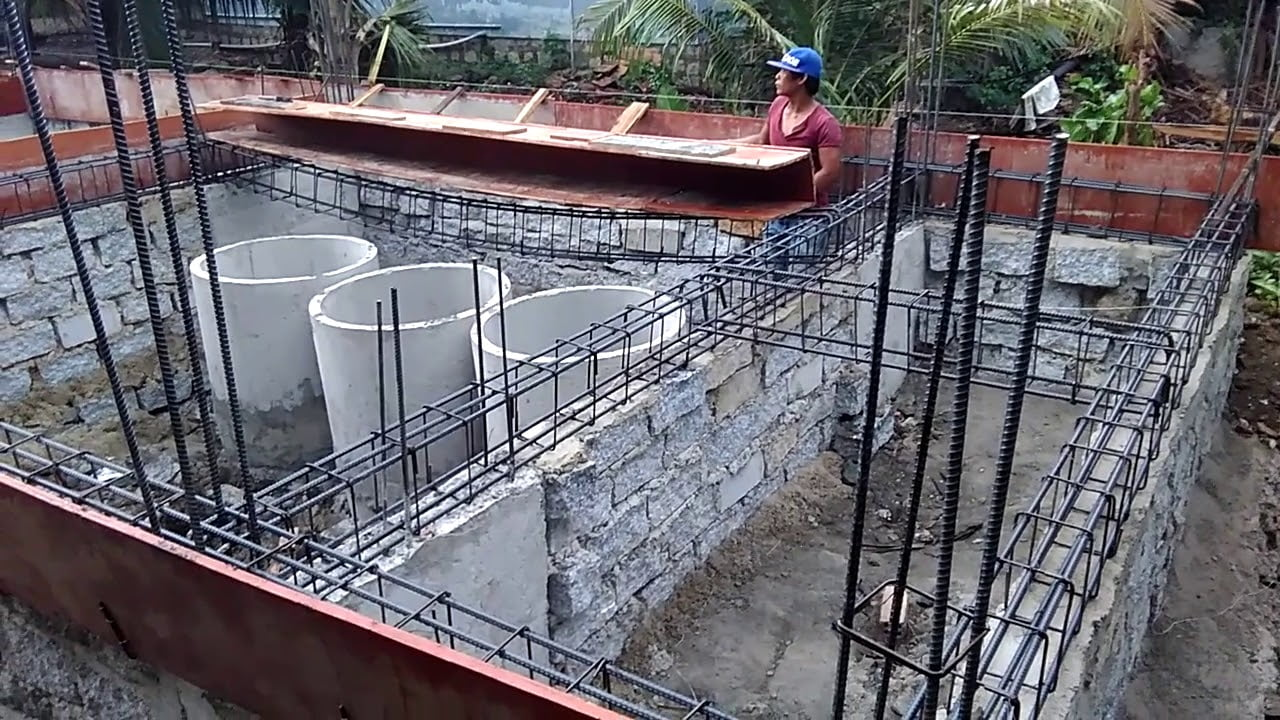

Móng băng tường rào
Loại móng này vô cùng lý tưởng để xây dựng tường rào cho nhà ở và biệt thự. Loại móng này đảm bảo sự vững chắc cho tường rào, giúp ngăn chặn hiện tượng nghiêng, đổ do tác động của thời tiết và môi trường.
Móng băng các công trình phụ trợ
Ngoài ra, móng băng cũng rất thích hợp cho các công trình phụ trợ như nhà kho, gara, và bể bơi. Loại móng này đảm bảo sự vững chãi cho công trình, giảm thiểu tình trạng nứt nẻ và lún lệch.
Tiêu chuẩn thi công móng băng 1 phương
Khi thi công móng băng, cần tuân thủ một số tiêu chuẩn sau:
- Xác định chính xác: Vị trí, chiều sâu, kích thước, và hình dạng của móng băng phải tuân theo bản vẽ thiết kế kỹ thuật.
- Đào hố móng đúng quy cách: Đào hố móng theo kích thước đã quy định, làm sạch và phẳng bề mặt hố, sau đó bố trí lớp bê tông lót dày 10cm để tăng độ bền cho móng.
- Bố trí thép móng chuẩn xác: Đảm bảo thép móng băng được bố trí đúng tiêu chuẩn, đủ số lượng, đường kính, khoảng cách và liên kết chặt chẽ giữa thép dọc và thép đai. Thép móng băng phải được liên kết với thép cột bằng khớp nối hoặc khớp mối.
- Ghép cốt pha vững chắc: Sử dụng ván khuôn chắc chắn để ghép cốt pha móng, đảm bảo không bị rò rỉ bê tông khi đổ. Ván khuôn cần được bảo vệ khỏi tác động của thời tiết và các yếu tố bên ngoài.
- Đổ bê tông đúng chuẩn: Bê tông phải được đổ theo đúng tỷ lệ, chất lượng và phương pháp quy định. Đảm bảo bê tông đầy đủ, đều và không bị khí kẹt trong khuôn. Bê tông cần được đầm kỹ, có thể bằng máy đầm hoặc đầm tay. Sau khi đổ, bê tông cần được bảo vệ, chăm sóc và kiểm tra độ cứng theo quy trình.
- Tháo dỡ ván khuôn đúng thời điểm: Tháo dỡ ván khuôn móng băng sau khi bê tông đạt độ cứng yêu cầu, tránh làm hỏng bề mặt bê tông. Xử lý kịp thời các vết nứt, lõm, hở, bong tróc nếu có.
- Lập biên bản nghiệm thu: Lập biên bản nghiệm thu móng băng theo đúng quy định, ghi rõ các thông số kỹ thuật, chất lượng và hình ảnh của móng để làm căn cứ cho quá trình hoàn thiện và bàn giao công trình.
Quy trình thi công móng băng 1 phương chuẩn kỹ thuật
Giải phóng mặt bằng
Trước tiên, việc giải phóng mặt bằng là bước quan trọng nhất khi thi công móng băng. Công việc này bao gồm dọn dẹp, san lấp, đo đạc, đánh dấu và lập bản vẽ và phương án thi công. Mục đích của bước này là để tạo ra một mặt bằng sạch sẽ, phẳng và an toàn để tiến hành các bước thi công tiếp theo.
Đào hố móng & làm phẳng mặt hố
Sau khi đã hoàn thành việc giải phóng mặt bằng, tiếp theo là đào hố móng và làm phẳng mặt hố. Trước khi bắt đầu đào hố móng, việc cắm mốc là vô cùng quan trọng để đảm bảo độ chính xác. Độ sâu của hố móng sẽ được điều chỉnh phù hợp với quy mô công trình, tránh tình trạng đào quá sâu hoặc không đủ sâu. Việc này giúp đảm bảo rằng móng có kích thước đạt tiêu chuẩn và phù hợp với chiều rộng 1,5m.

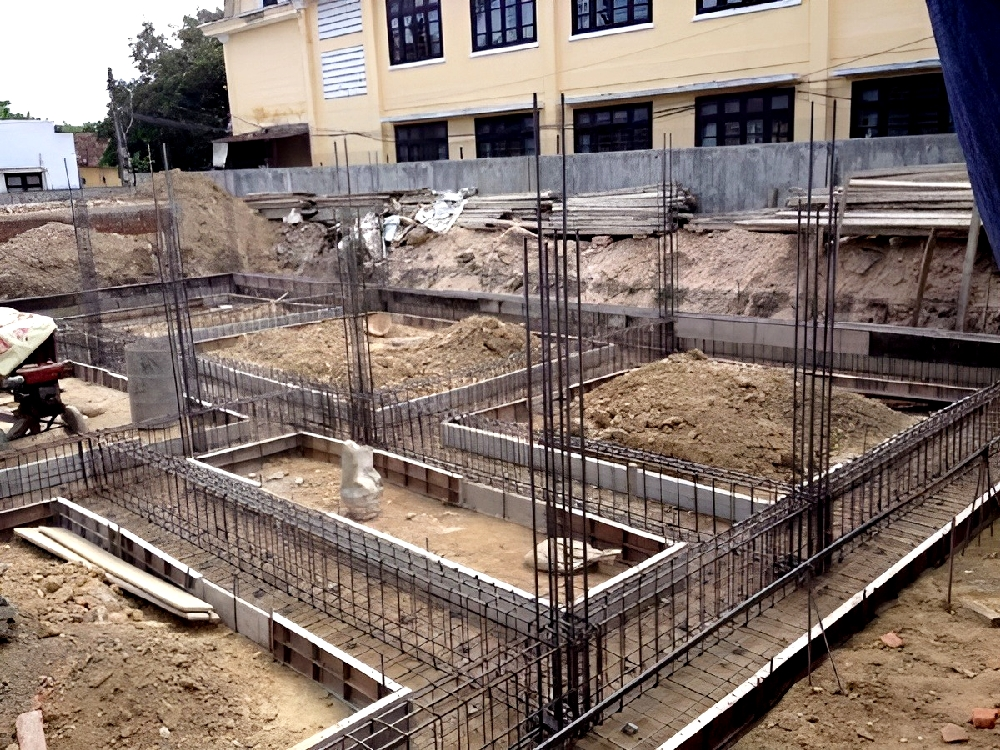

Bố trí thép móng băng
Đây là bước tiếp theo, cần phải đặt các bản kê lên trên lớp bê tông lót dày 10cm hoặc lớp lót gạch trên nền. Sau đó, các thanh thép móng băng được đặt theo đúng phương theo bản vẽ, cách nhau một khoảng đều. Việc đảm bảo thanh thép có độ chìm trong bê tông đủ lớn là để tăng khả năng chịu lực và chống ăn mòn. Để đảm bảo sự chắc chắn, các thanh thép được liên kết với nhau bằng dây thép hoặc dây buộc.

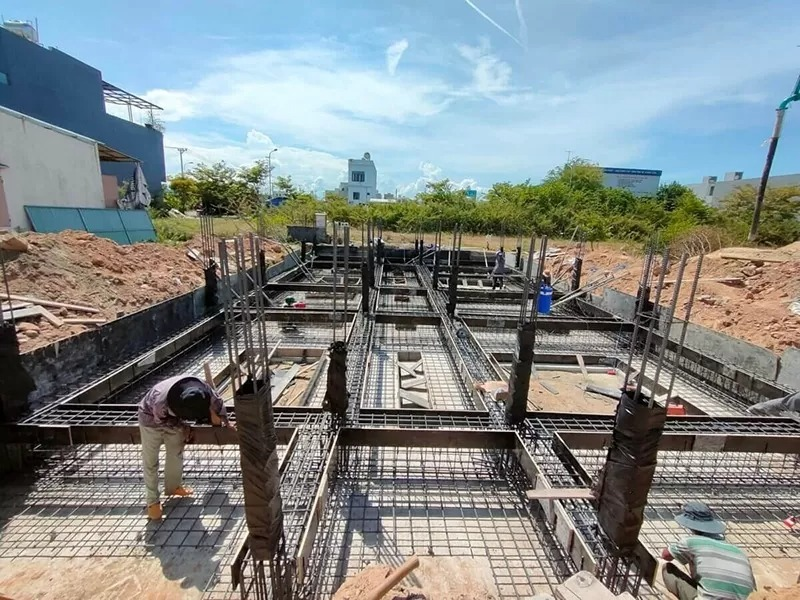

Ghép cốt pha móng
Tiếp theo là ghép cốt pha móng, một bước quan trọng ảnh hưởng lớn đến sự vững chắc của công trình. Trong giai đoạn này, các công nhân cần thực hiện công việc một cách tỉ mỉ và cẩn thận. Việc lựa chọn cốt pha phải đảm bảo không bị cong vênh hay mục nát để đảm bảo khung cốt pha không bị di chuyển trong quá trình thi công. Các tấm cốt pha sẽ được kết nối chặt chẽ với nhau và sử dụng ốc vít để ngăn chặn tình trạng cốt pha bị tách ra khi đổ bê tông. Phần tim và cột móng cần được giữ ổn định ở một vị trí cố định để đảm bảo tính chính xác.

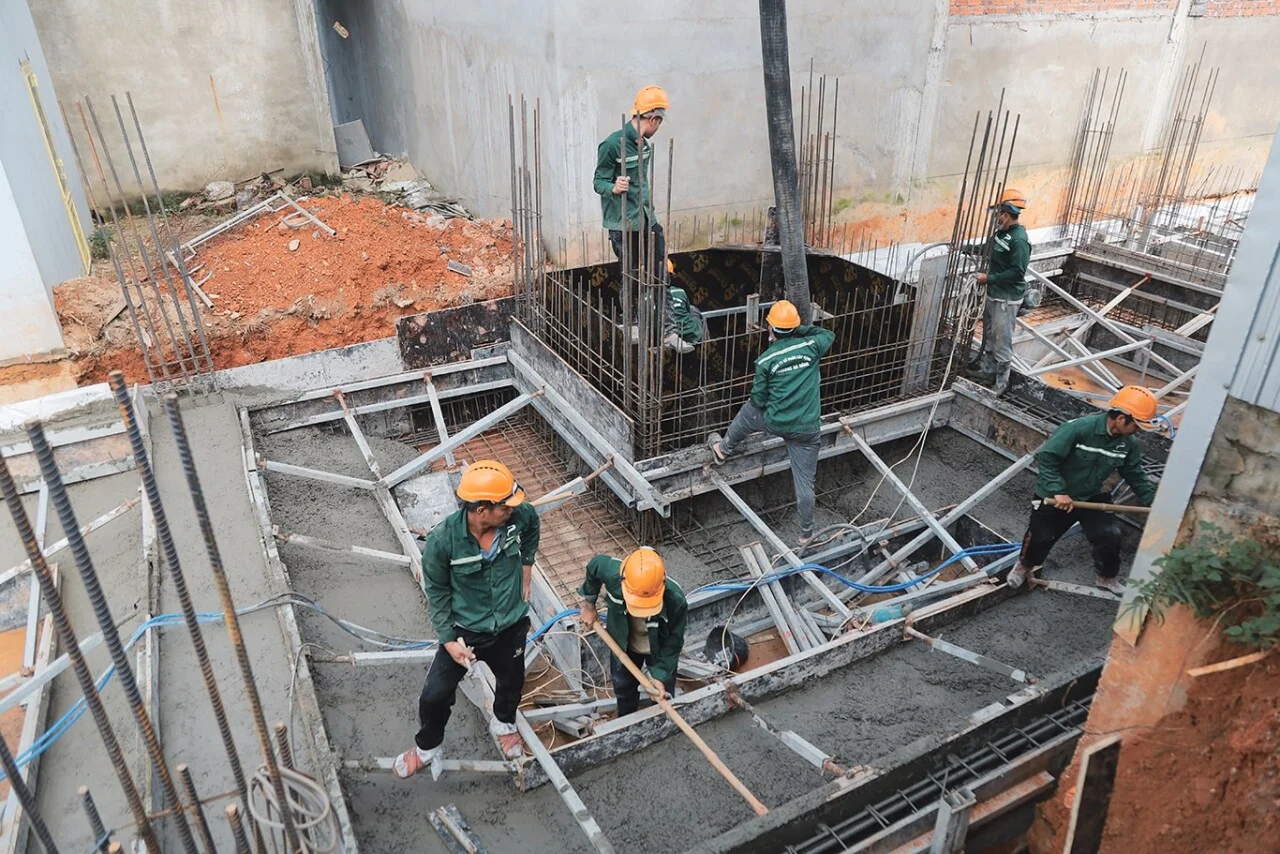

Đổ bê tông móng băng
Cuối cùng, là bước đổ bê tông cho móng băng. Việc này phải tuân thủ các tiêu chuẩn quy định và không được phép pha lẫn các chất phụ. Trong quá trình trộn bê tông, việc tuân thủ tỉ lệ và quy cách là rất quan trọng. Để đảm bảo an toàn và tránh làm hỏng các kết cấu đã được lắp đặt trước đó, không nên đứng trực tiếp lên cốt pha mà nên sử dụng các thanh gỗ đã chuẩn bị sẵn để đứng lên.

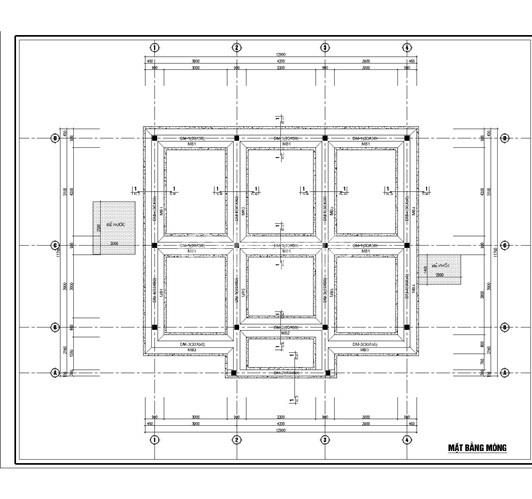

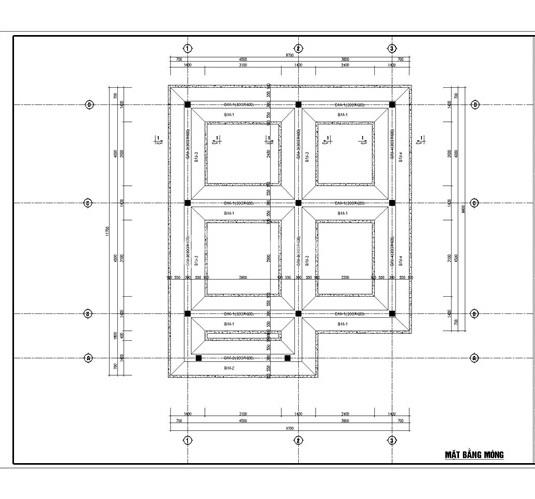

Tham khảo bản vẽ móng băng 1 phương thông dụng
Dưới đây là một số mẫu bản vẽ móng băng 1 phương phổ biến để bạn tham khảo:
>> Xem thêm: Nhận biết dấu hiệu móng nhà bị lún để khắc phục kịp thời
Trong bài viết này, WEDO đã chia sẻ đến bạn một số thông tin hữu ích về móng băng 1 phương, cấu tạo, ứng dụng cùng một số mẫu bản vẽ tiêu biểu. Nếu bạn đang cần tìm một đơn vị thiết kế thi công nhà đẹp uy tín, liên hệ ngay WEDO để nhận tư vấn & khái toán chi phí chính xác.
