Một nhà xưởng kiên cố phụ thuộc vào nền tảng vững chắc. Trong bối cảnh sản xuất hiện đại, kết cấu nhà xưởng không còn là yếu tố kỹ thuật khô khan, mà là lời giải cho bài toán chi phí, độ bền và hiệu suất vận hành. Hãy cùng khám phá cách mà kết cấu ảnh hưởng đến tuổi thọ, tính linh hoạt và sự thành công lâu dài của mỗi công trình công nghiệp.
MỤC LỤC
- 1 Kết cấu nhà xưởng công nghiệp là gì?
- 2 Kết cấu nhà xưởng gồm những thành phần nào?
- 3 Đặc trưng của kết cấu nhà xưởng
- 4 Cách tính kết cấu nhà xưởng
- 5 Yêu cầu cơ bản khi thiết kế kết cấu nhà xưởng
- 6 Quy trình xây dựng kết cấu nhà xưởng
- 7 Các kiểu kết cấu nhà xưởng phổ biến
- 8 Những sai lầm thường gặp khi thiết kế

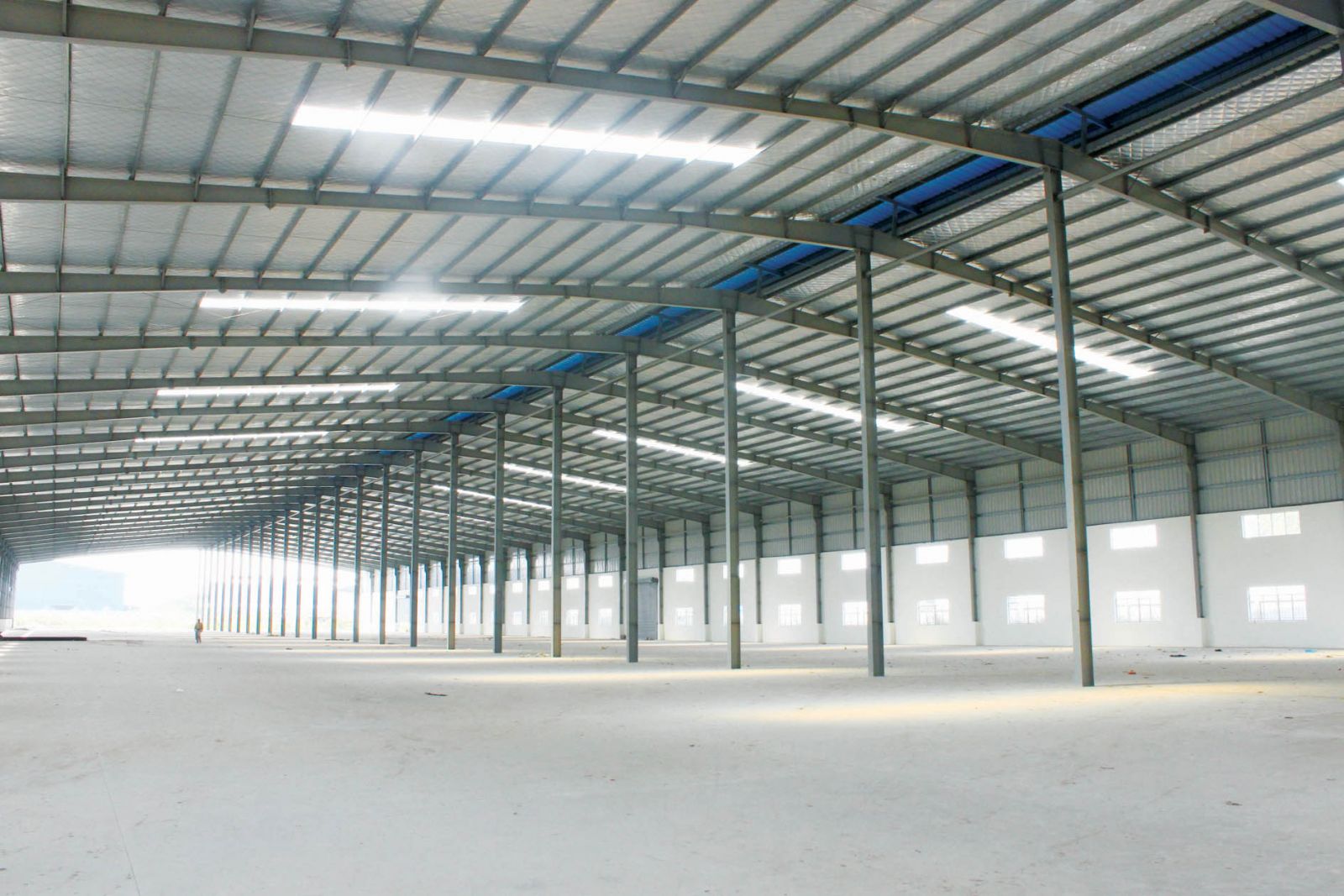

Kết cấu nhà xưởng công nghiệp là gì?
Kết cấu nhà xưởng là hệ thống chịu lực chính đảm bảo sự ổn định, an toàn và công năng sử dụng của nhà xưởng trong suốt vòng đời vận hành. Cấu trúc này thường bao gồm móng, khung (thép hoặc bê tông cốt thép), hệ mái, tường bao và sàn. Tùy theo quy mô và mục đích sử dụng (sản xuất, kho bãi, lắp ráp), kết cấu sẽ được thiết kế tối ưu về tải trọng, độ bền và khả năng chống chịu thời tiết.
Trong xu hướng hiện đại, kết cấu nhà thép tiền chế được ưa chuộng nhờ tính linh hoạt, thi công nhanh và tiết kiệm chi phí. Bên cạnh đó, tiêu chuẩn kỹ thuật và vật liệu xây dựng ngày càng được cập nhật để đáp ứng các yêu cầu về an toàn, phòng cháy chữa cháy, và hiệu quả năng lượng. Một kết cấu nhà xưởng đạt chuẩn cần tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật như TCVN, Eurocode hoặc AISC, đồng thời tích hợp các yếu tố như chiều cao thông thủy, tải trọng động, tải gió và tải trọng cầu trục để đảm bảo hiệu suất sử dụng và tuổi thọ công trình.

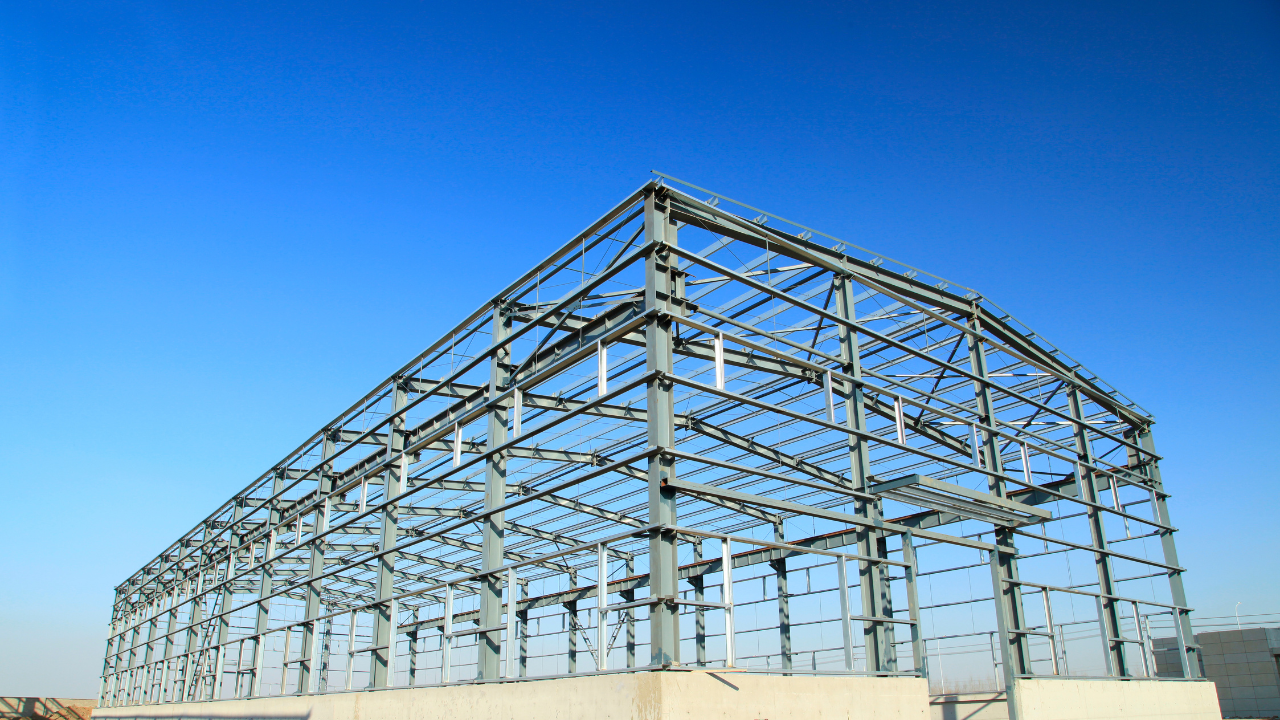

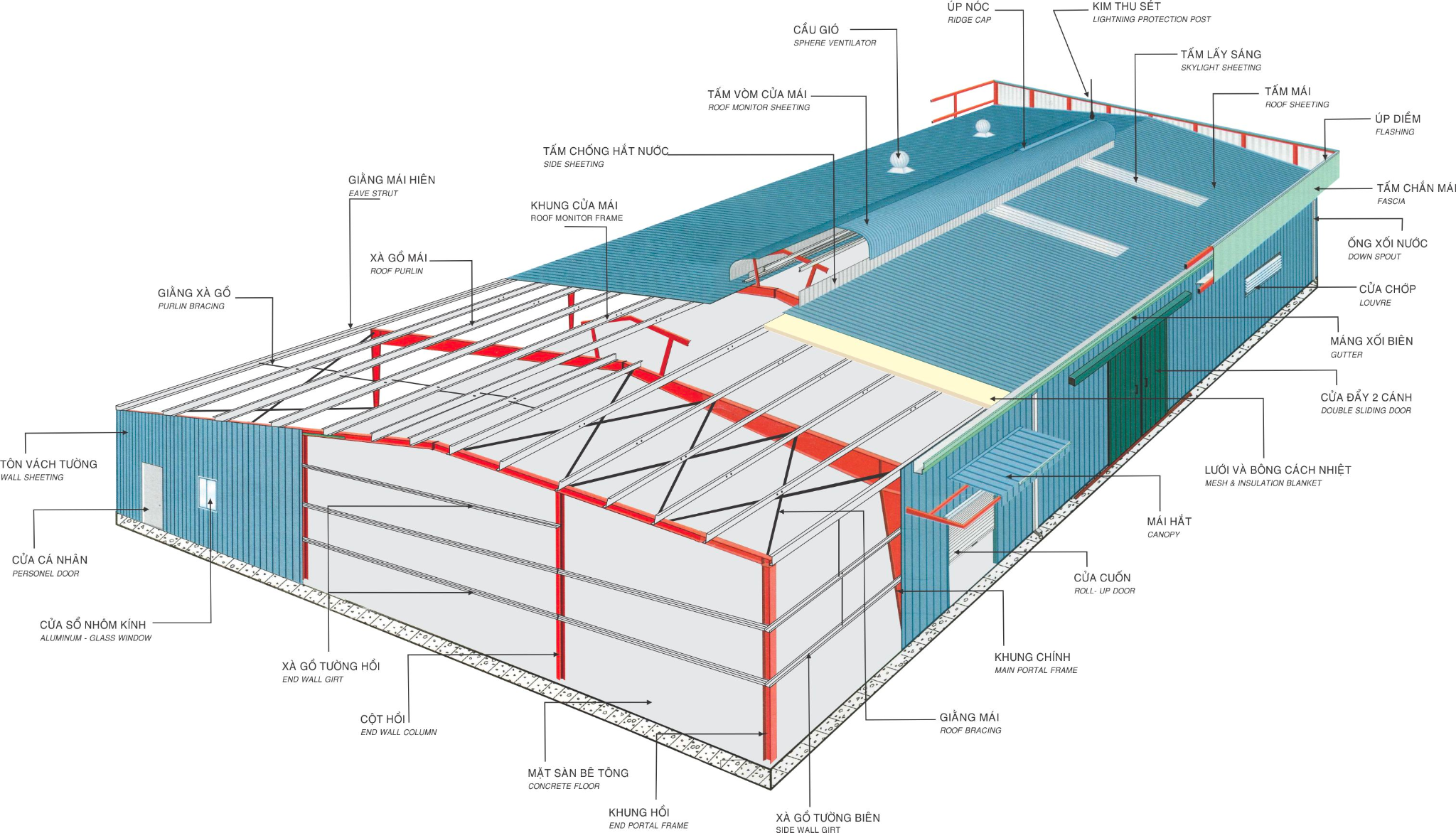

Kết cấu nhà xưởng gồm những thành phần nào?
Thành phần cấu tạo của kết cấu nhà xưởng đóng vai trò cốt lõi trong việc đảm bảo độ bền, hiệu suất sử dụng và khả năng mở rộng về sau. Mỗi bộ phận đều có tiêu chuẩn kỹ thuật riêng và phải phù hợp với mục đích sử dụng nhà xưởng (như sản xuất nặng, nhẹ hay kho vận). Dưới đây là các yếu tố then chốt tạo nên một kết cấu nhà xưởng hoàn chỉnh:
Móng (nông hoặc sâu)
- Chịu lực toàn bộ công trình; chọn loại móng tùy địa chất.
- Móng đơn, móng băng cho đất cứng; móng cọc khi nền yếu hoặc tải trọng lớn.
Hệ khung chịu lực chính
- Bao gồm cột, dầm, giằng – cấu thành “bộ xương” của xưởng.
- Khung thép tiền chế đang được ưa chuộng nhờ lắp ráp nhanh và tiết kiệm chi phí.
Hệ kèo và mái
- Kèo thép hình hoặc tổ hợp – nâng đỡ mái và phân phối lực xuống cột.
- Mái thường lợp tôn cách nhiệt, có độ dốc để thoát nước tốt, tích hợp thông gió.
Tường bao, sàn và phụ trợ
- Tường xây gạch, panel hoặc tôn – vừa bảo vệ vừa cách âm, cách nhiệt.
- Sàn bê tông chịu lực cao, thiết kế theo tải trọng máy móc.
- Cầu trục, thông gió, chiếu sáng và hệ thống PCCC là thành phần bắt buộc với nhà xưởng tiêu chuẩn.

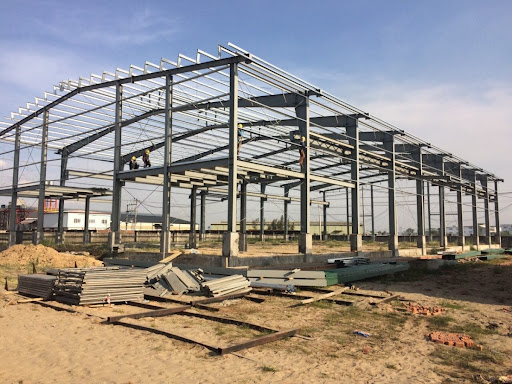

Đặc trưng của kết cấu nhà xưởng
Kết cấu nhà xưởng là nền tảng kỹ thuật đảm bảo sự ổn định, an toàn và hiệu quả sử dụng cho toàn bộ công trình công nghiệp. Không giống như các công trình dân dụng, nhà xưởng đòi hỏi khả năng chịu tải lớn, khẩu độ rộng, thi công nhanh và dễ dàng cải tạo. Dưới đây là các yếu tố chính định hình đặc trưng của hệ kết cấu nhà xưởng hiện đại:
Hệ khung chịu lực chính
Đây là thành phần cốt lõi, thường sử dụng thép hình, thép tổ hợp hoặc bê tông cốt thép, có nhiệm vụ chịu tải trọng đứng và ngang. Kiểu khung thường gặp là khung chữ H, khung dàn hoặc kết cấu tổ hợp tiền chế, tùy vào quy mô và tính chất sản xuất. Khả năng vượt nhịp lớn (12–60m) là ưu điểm nổi bật giúp không gian bên trong thông thoáng, tối ưu dây chuyền sản xuất.
Móng và nền
Phần móng phải được tính toán phù hợp với tải trọng cục bộ và tải trọng động (như máy móc, xe nâng). Các loại móng phổ biến gồm móng đơn, móng băng hoặc móng cọc. Nền nhà xưởng yêu cầu độ cứng cao, khả năng kháng dầu, hóa chất và chống mài mòn – thường dùng nền bê tông cốt thép phủ epoxy.
Kết cấu bao che và mái
Tường bao và mái che không chỉ bảo vệ công trình mà còn đảm bảo cách nhiệt, cách âm và thoát nước hiệu quả. Vật liệu thường dùng gồm tôn mạ kẽm, panel EPS, sandwich PU hoặc tường gạch nhẹ AAC. Mái dốc về hai phía với máng xối và hệ thống thu thoát nước mưa là tiêu chuẩn kỹ thuật bắt buộc.
Hệ thống liên kết
Bu lông neo, bản mã, thanh giằng và các cấu kiện phụ trợ đóng vai trò liên kết chặt chẽ các bộ phận của kết cấu, đảm bảo tính ổn định trước gió, động đất và tải trọng động. Hệ giằng mái, giằng cột được bố trí theo nguyên tắc cân bằng nội lực.
Tính công nghiệp hoá cao
Một đặc điểm quan trọng là mức độ tiền chế hóa cao, giúp rút ngắn thời gian thi công và dễ dàng lắp ghép. Đây là xu hướng tất yếu trong thiết kế kết cấu nhà thép tiền chế hiện nay.

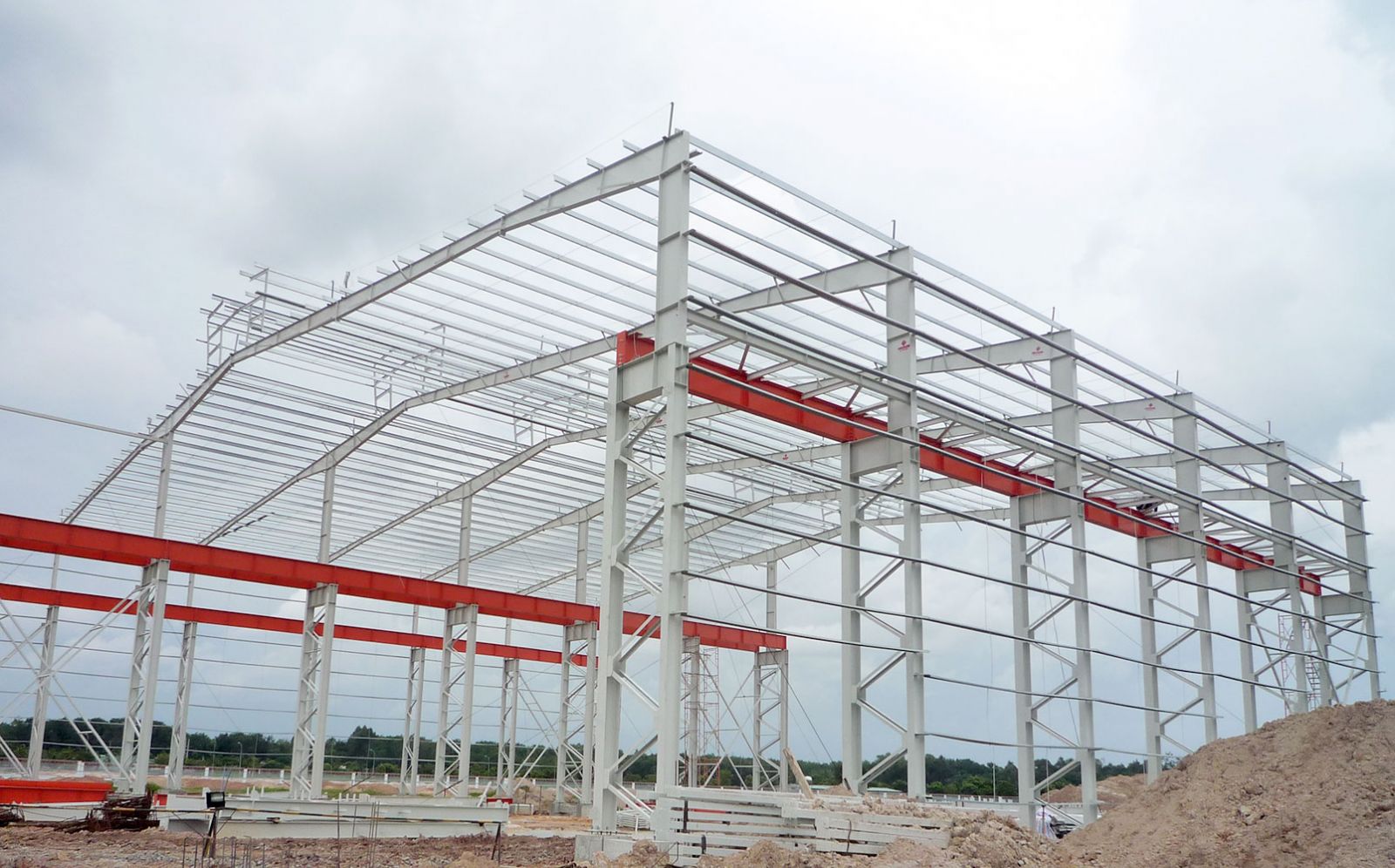

Cách tính kết cấu nhà xưởng
Để tính kết cấu nhà xưởng chính xác, cần xác định các yếu tố kỹ thuật chủ chốt như tải trọng thiết kế, khẩu độ nhịp, chiều cao, loại kết cấu (thép, bê tông cốt thép), công năng sử dụng và điều kiện nền móng. Đây là nền tảng trong thiết kế nhà xưởng công nghiệp đạt chuẩn.
Công thức sơ bộ xác định tiết diện dầm chính trong kết cấu khung nhà xưởng thép:
M = q × L² / 8
W = M / R
Trong đó:
- q: tải trọng phân bố (kN/m)
- L: chiều dài nhịp dầm (m)
- M: mô men uốn (kNm)
- R: ứng suất cho phép vật liệu (MPa)
- W: mô men kháng uốn (cm³)
Ví dụ thực tế:
Một nhà xưởng rộng 18m, nhịp cột cách nhau 6m, tải trọng mái là 2 kN/m².
Tổng tải trọng q = 2 × 6 = 12 kN/m.
Tính mô men uốn M = 12 × 6² / 8 = 54 kNm.
Giả sử R = 160 MPa → W = 54000 / 160 = 337.5 cm³.
Từ đó, ta lựa chọn tiết diện thép chữ I hoặc H phù hợp, đảm bảo khả năng chịu lực và tiết kiệm chi phí.
Ngoài ra, tiêu chuẩn áp dụng có thể bao gồm TCVN 2737:2021 về tải trọng và tiêu chuẩn kết cấu thép TCVN 5575:2012.
Yêu cầu cơ bản khi thiết kế kết cấu nhà xưởng
Thiết kế kết cấu nhà xưởng là giai đoạn then chốt quyết định độ an toàn, độ bền và hiệu quả vận hành của công trình. Bên cạnh việc tuân thủ các tiêu chuẩn xây dựng hiện hành, kiến trúc sư và kỹ sư kết cấu cần đảm bảo các yêu cầu kỹ thuật mang tính hệ thống, phù hợp với đặc thù sản xuất và môi trường vận hành. Dưới đây là những yếu tố cốt lõi cần được tính đến:
- Tải trọng tổng thể: Cấu kiện phải chịu được tải trọng tĩnh (trọng lượng bản thân) và tải trọng hoạt tải (máy móc, người, hàng hóa), đồng thời đảm bảo ổn định trước tải trọng gió, bão hoặc động đất.
- Nhịp kết cấu hợp lý: Nhịp dầm, cột và khung kèo cần được tính toán tối ưu để vừa tiết kiệm vật liệu vừa đảm bảo độ cứng và khả năng chịu lực.
- Lưới cột và khoảng cách: Lưới cột cần được thiết lập phù hợp với quy mô nhà xưởng, đảm bảo sự linh hoạt khi bố trí dây chuyền sản xuất hoặc xe nâng.
- Khả năng mở rộng: Thiết kế phải dự trù khả năng mở rộng sau này, đặc biệt với nhà xưởng công nghiệp có quy mô tăng trưởng nhanh.
- Thông gió, thoát nước và chiếu sáng: Kết cấu mái và vách phải hỗ trợ tối đa cho việc lấy sáng tự nhiên, thông gió xuyên suốt và chống thấm hiệu quả.
- Vật liệu kết cấu: Ưu tiên sử dụng thép hình, kết cấu thép tổ hợp hoặc bê tông cốt thép tiền chế, đảm bảo độ bền và thi công nhanh.
Những yếu tố trên chính là nền tảng vững chắc cho thiết kế kết cấu nhà xưởng hiện đại, tối ưu chi phí và đáp ứng yêu cầu sản xuất lâu dài.
Quy trình xây dựng kết cấu nhà xưởng
Tiếp nhận vật tư và bảo quản
Trước khi triển khai, nhà thầu cần tiếp nhận, kiểm tra và bảo quản toàn bộ vật liệu xây dựng như thép hình, tôn lợp, bu lông neo… Việc lưu kho đúng quy chuẩn giúp đảm bảo chất lượng cho toàn bộ quá trình thi công nhà xưởng, tránh oxy hóa và biến dạng vật liệu.
Thi công nền móng
Móng là phần kết cấu chịu tải toàn bộ công trình. Dựa trên đặc điểm địa chất, nhà xưởng có thể sử dụng móng đơn, móng băng hoặc móng cọc. Giai đoạn này yêu cầu khảo sát kỹ nền đất và đảm bảo đúng chuẩn kỹ thuật nhằm đảm bảo độ ổn định lâu dài.

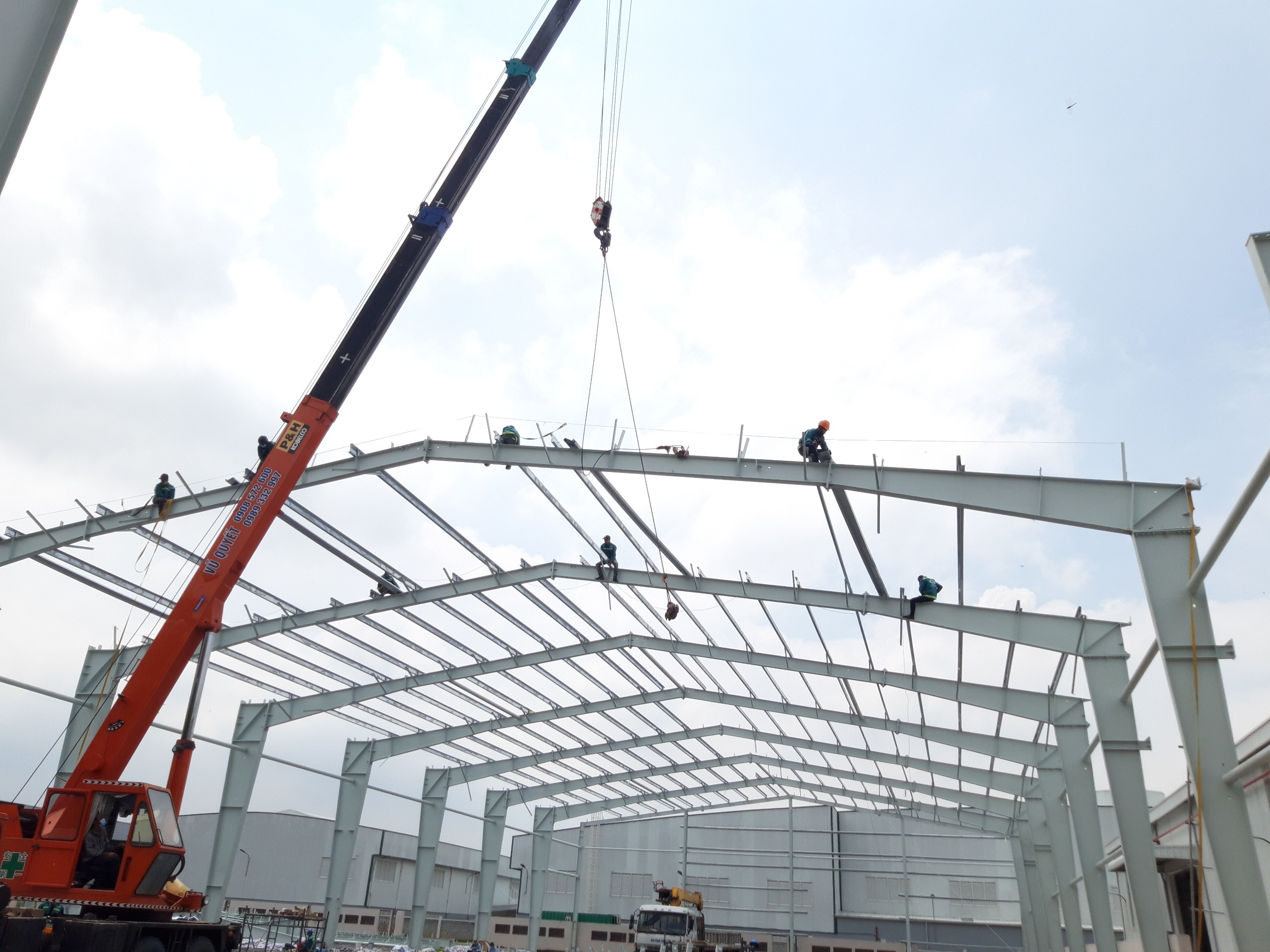

Dựng khung kết cấu thép
Hệ khung kết cấu thép tiền chế được lắp dựng theo bản vẽ chi tiết, gồm cột, kèo, xà gồ và liên kết bu lông. Đây là giai đoạn quan trọng định hình kiến trúc và khả năng chịu lực của nhà xưởng. Thời gian thi công nhanh, linh hoạt mở rộng về sau.
Lắp đặt hệ bao che
Tường gạch, panel cách nhiệt hoặc tôn lạnh thường được sử dụng làm lớp bao che. Phần mái thường dùng tôn lợp có lớp PU cách nhiệt. Việc bao che không chỉ bảo vệ khỏi thời tiết mà còn giúp kiểm soát môi trường sản xuất bên trong.
Thi công hạ tầng cơ bản
Giai đoạn này tập trung vào đường nội bộ, hệ thống thoát nước, sân bãi và các công trình phụ trợ như nhà bảo vệ, khu vệ sinh. Hạ tầng vững chắc giúp nâng cao hiệu suất vận hành và đảm bảo an toàn trong sản xuất.
Lắp đặt hệ thống kỹ thuật
Bao gồm hệ thống điện công nghiệp, chiếu sáng, thông gió, cấp thoát nước, phòng cháy chữa cháy và nếu cần, hệ thống điều hòa không khí. Việc tích hợp đồng bộ các hệ thống kỹ thuật giúp nhà xưởng vận hành hiệu quả và tuân thủ quy định pháp lý.
Nghiệm thu và bàn giao
Sau khi hoàn thiện, công trình sẽ được vệ sinh tổng thể, kiểm tra toàn diện kết cấu và hệ thống kỹ thuật. Giai đoạn nghiệm thu đảm bảo nhà xưởng sẵn sàng đưa vào vận hành, đúng tiêu chuẩn kỹ thuật và phù hợp với mục tiêu sản xuất đã đề ra.
Các kiểu kết cấu nhà xưởng phổ biến
Kết cấu nhà xưởng nhỏ
Được thiết kế linh hoạt, nhà xưởng nhỏ thường dùng kết cấu khung thép nhẹ hoặc bê tông cốt thép, phù hợp cho kho chứa, xưởng gia công nhỏ. Chi phí đầu tư thấp, thi công nhanh, dễ mở rộng sau này. Đây là giải pháp lý tưởng cho doanh nghiệp mới hoặc sản xuất quy mô hộ gia đình.

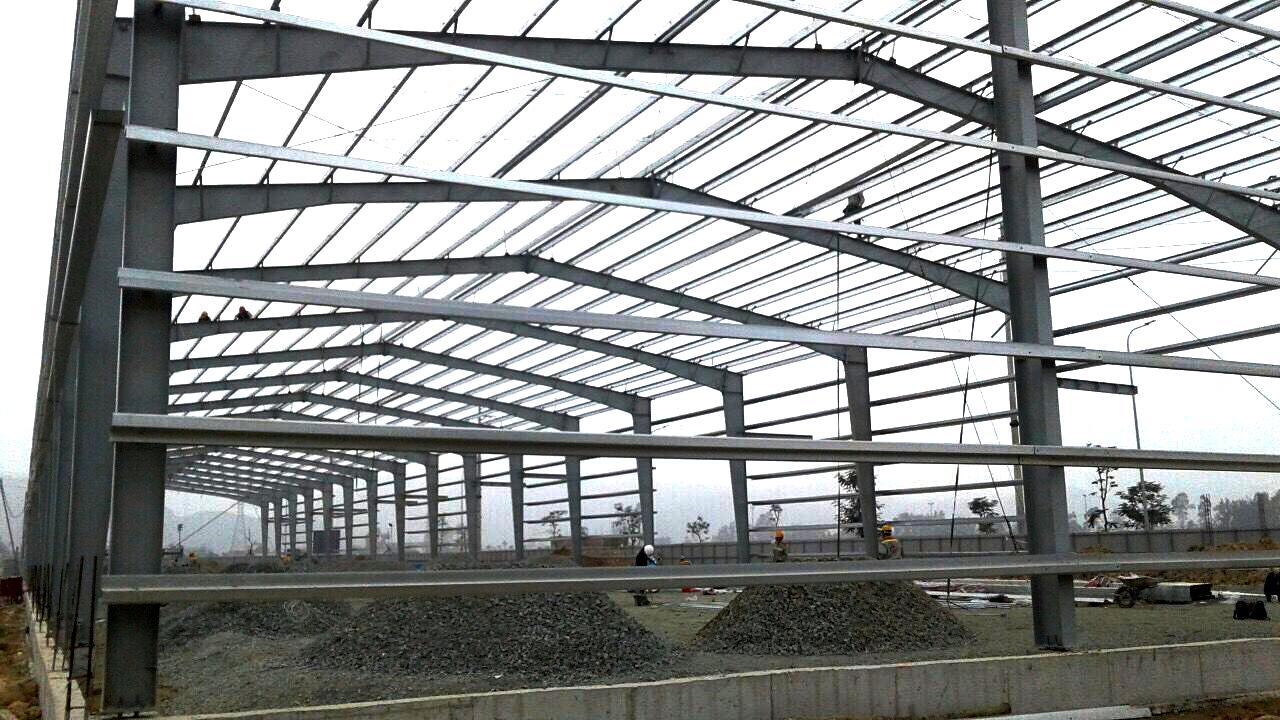

Kết cấu nhà xưởng khung thép
Khung thép tiền chế là giải pháp phổ biến trong xây dựng nhà xưởng hiện đại nhờ độ bền cao, khả năng chịu lực tốt và rút ngắn thời gian thi công. Kết cấu nhà xưởng khung thép giúp tối ưu diện tích sử dụng, dễ tháo lắp và giảm tải trọng móng so với bê tông cốt thép.
Nhà xưởng công nghiệp thép tiền chế
Loại hình này áp dụng kỹ thuật chế tạo và lắp ráp sẵn từ nhà máy. Nhà xưởng thép tiền chế tối ưu hóa chi phí và tốc độ thi công, thích hợp cho sản xuất công nghiệp nặng và nhẹ. Kết cấu tiêu chuẩn hóa giúp kiểm soát chất lượng và phù hợp với yêu cầu mở rộng quy mô.
Nhà xưởng kết hợp với văn phòng
Kết cấu nhà xưởng dạng hỗn hợp giữa khu sản xuất và khu hành chính giúp tối ưu mặt bằng và nâng cao hiệu quả vận hành. Thường sử dụng hệ kết cấu bê tông cốt thép tầng văn phòng và kết cấu thép khu sản xuất, mang lại sự linh hoạt trong quản lý và thiết kế không gian.
Nhà xưởng công nghiệp 01 tầng (liền kề)
Kiểu nhà xưởng công nghiệp một tầng liền kề mang lại sự tiện lợi trong di chuyển và vận hành máy móc. Kết cấu thường là khung thép hoặc bê tông, mái tôn chống nóng. Ưu điểm là thi công nhanh, tiết kiệm chi phí và phù hợp với quy trình sản xuất liên tục, khép kín.
Nhà xưởng công nghiệp nhiều tầng
Để đáp ứng nhu cầu mở rộng tại các khu đô thị hạn chế diện tích, nhà xưởng nhiều tầng là giải pháp hiệu quả. Cấu trúc chịu lực yêu cầu chính xác cao, thường sử dụng bê tông cốt thép kết hợp lõi thép. Giải pháp này phù hợp với ngành điện tử, dược phẩm, logistics…
Nhà xưởng kết hợp hệ sinh thái
Xu hướng hiện đại hướng tới kết cấu nhà xưởng thân thiện môi trường, tận dụng năng lượng tái tạo như điện mặt trời, thông gió tự nhiên và xử lý nước thải tại chỗ. Loại hình này sử dụng vật liệu xanh, thiết kế tiết kiệm năng lượng và giúp doanh nghiệp đạt chứng chỉ LEED, EDGE…
Những sai lầm thường gặp khi thiết kế
Các lỗi phổ biến trong thiết kế kết cấu nhà xưởng thường ảnh hưởng nghiêm trọng đến độ bền và an toàn của công trình. Dưới đây là những vấn đề cần đặc biệt lưu ý:
- Thiết kế không tính toán chính xác tải trọng cầu trục, dẫn đến kết cấu chịu lực kém, dễ hư hỏng khi vận hành thiết bị nâng hạ nặng.
- Bỏ qua hoặc đánh giá sai yếu tố lực gió và động đất theo vùng xây dựng, làm giảm khả năng chống chịu của nhà xưởng trước các tác động tự nhiên, gây rủi ro cao cho kết cấu.
- Sai sót trong việc áp dụng hệ số an toàn, đặc biệt là không dự phòng đủ cho các điều kiện làm việc thực tế, khiến kết cấu dễ bị quá tải hoặc không đạt chuẩn an toàn theo quy định hiện hành.
>>> Xem thêm: Sửa chữa nhà xuống cấp có phải xin cấp giấy phép xây dựng?
Hiểu đúng và đầu tư đúng vào kết cấu nhà xưởng là nền móng cho sự phát triển bền vững của doanh nghiệp. Nếu bạn đang tìm kiếm giải pháp thiết kế tối ưu và phù hợp với định hướng sản xuất, hãy bắt đầu từ việc lựa chọn kết cấu – bởi đó không chỉ là phần khung, mà là tầm nhìn dài hạn cho toàn bộ hệ thống vận hành.
