Bạn có biết, trong mỗi nhà xưởng hiện đại, hệ thống MEP chính là “mạch sống” quyết định sự vận hành trơn tru và hiệu quả sản xuất? Tuy thường ẩn mình sau kết cấu thép và bê tông, nhưng vai trò của hệ thống này lại vô cùng quan trọng. Bài viết sau sẽ giúp bạn có cái nhìn toàn diện về hệ thống MEP nhà xưởng.
MỤC LỤC
Hệ thống MEP là gì?

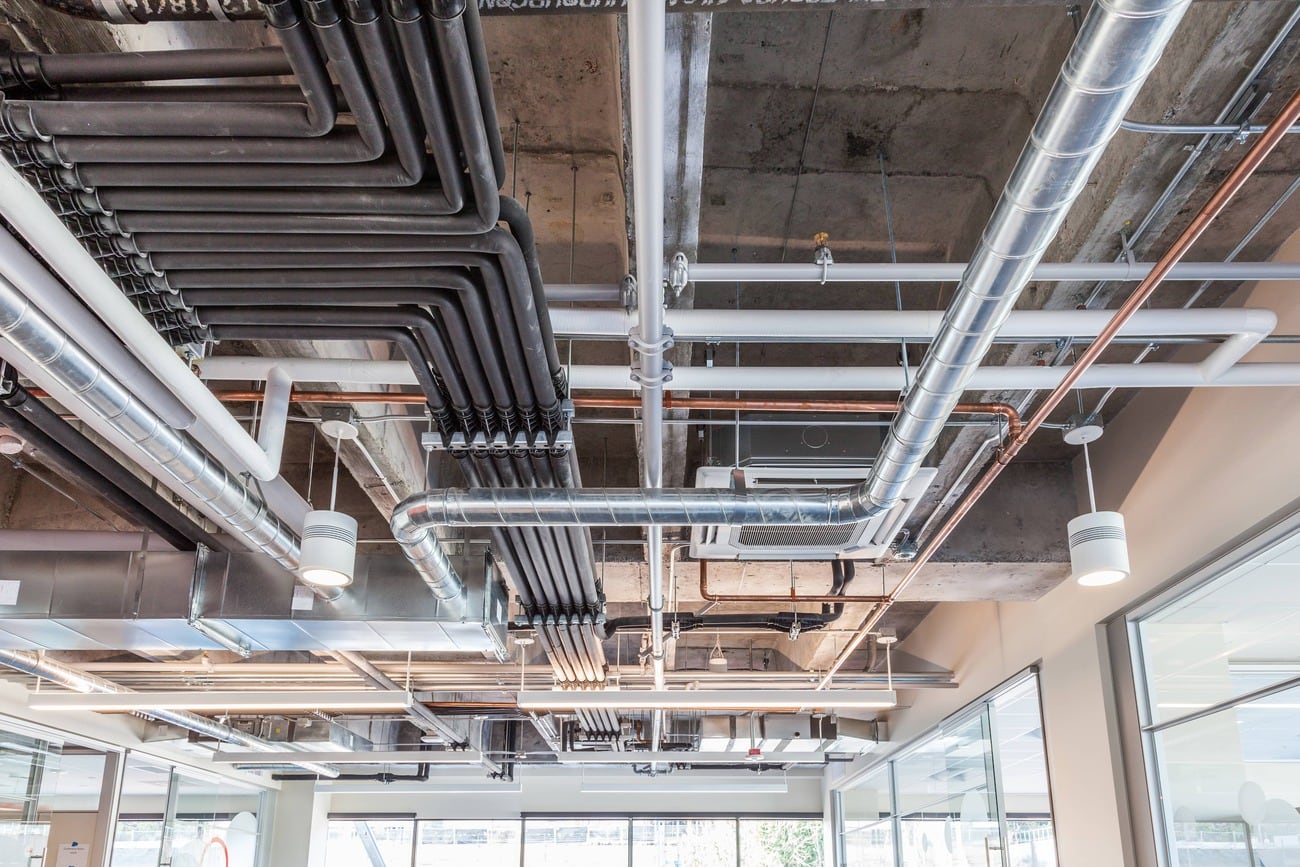

Hệ thống MEP nhà xưởng là tập hợp các hệ thống kỹ thuật cơ khí, điện và cấp thoát nước giúp đảm bảo hoạt động ổn định, an toàn và tiết kiệm năng lượng cho công trình công nghiệp. Trong đó, MEP là viết tắt của Mechanical – Electrical – Plumbing, đại diện cho ba lĩnh vực chính cấu thành nên hệ thống.
Cụ thể, phần cơ khí (Mechanical) bao gồm hệ thống HVAC (điều hòa thông gió), hệ thống cấp gió tươi, hút khí thải, hệ thống PCCC,…; phần điện (Electrical) đảm nhận cung cấp điện, chiếu sáng, điện động lực, điều khiển tự động hóa; còn phần cấp thoát nước (Plumbing) phục vụ phân phối nước sạch, xử lý nước thải, thu gom nước mưa,…
Trong môi trường sản xuất công nghiệp, hệ thống MEP đóng vai trò cốt lõi trong thiết kế nhà xưởng hiện đại. Không chỉ liên quan đến vận hành thiết bị, MEP còn tác động đến an toàn lao động, chất lượng môi trường và khả năng vận hành dài hạn của toàn bộ công trình.

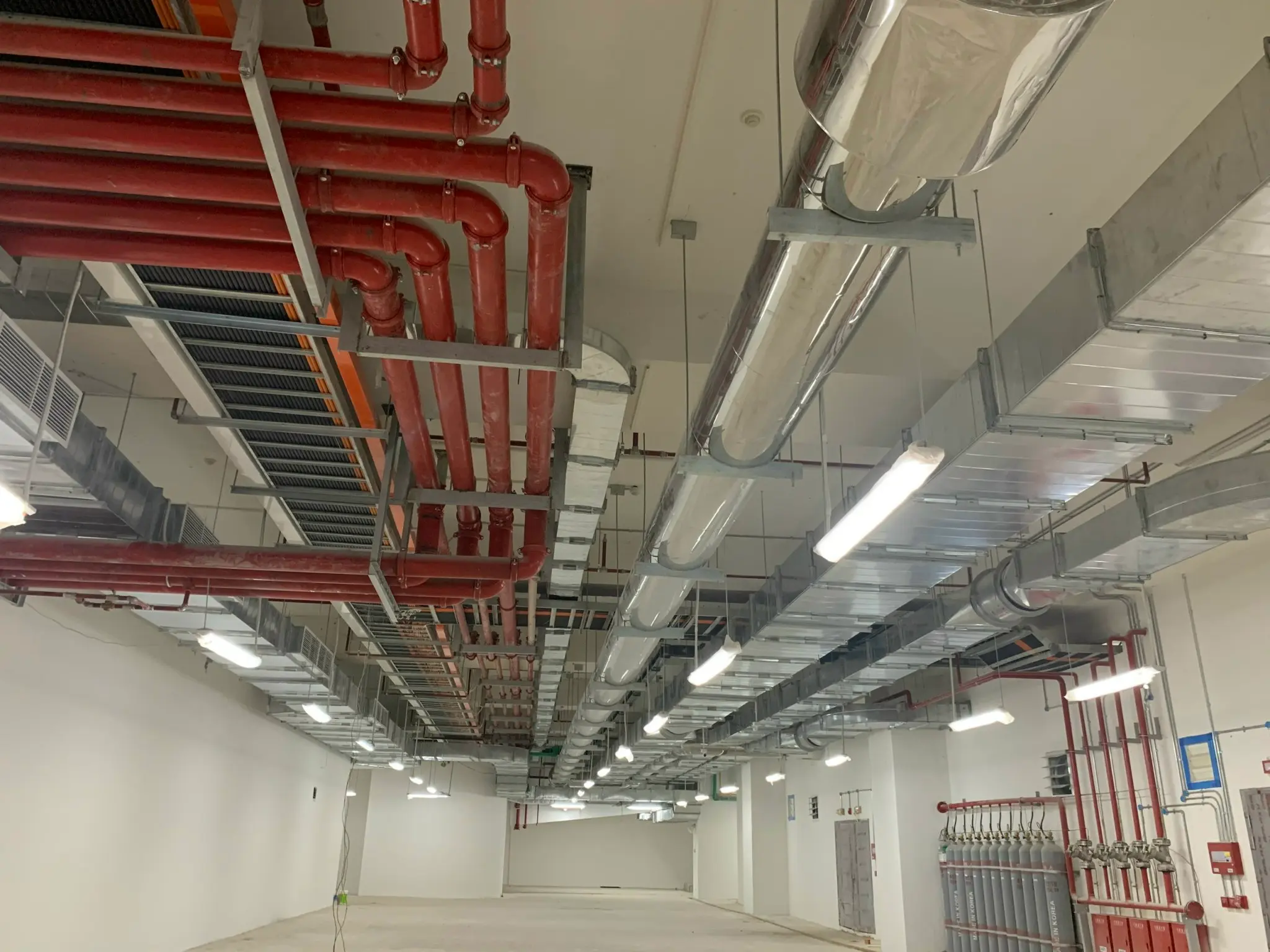

Các hạng mục chính trong hệ thống MEP

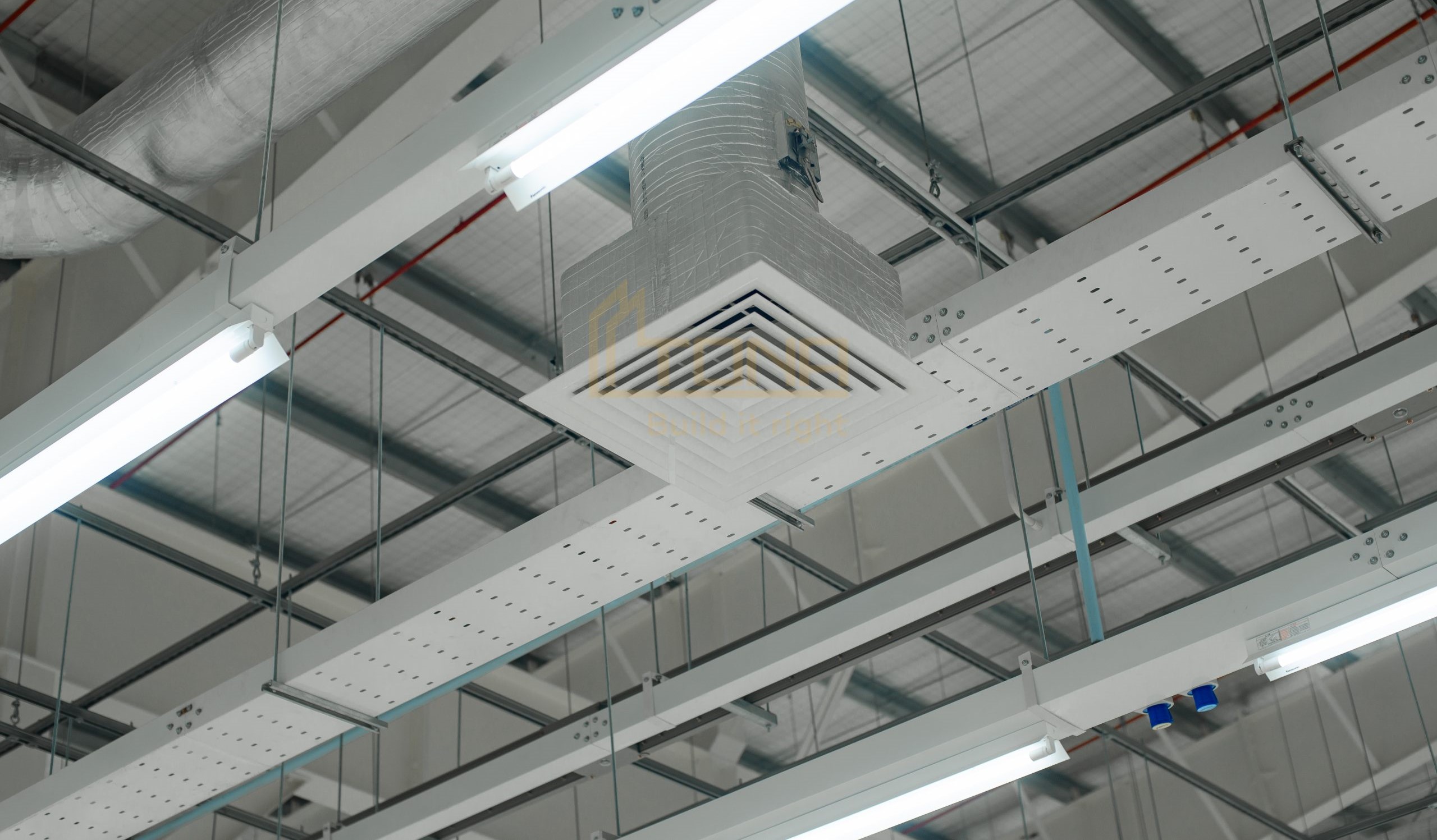

Hệ thống điều hòa không khí và thông gió (HVAC) trong hệ thống MEP nhà xưởng
Trong thiết kế hệ thống MEP nhà xưởng, HVAC là một trong những thành phần cốt lõi. Hệ thống HVAC (Heating, Ventilation, and Air Conditioning) có vai trò điều chỉnh nhiệt độ, lưu thông không khí, kiểm soát độ ẩm và lọc bụi bẩn – đảm bảo môi trường làm việc an toàn, hiệu quả cho con người và máy móc.
Cấu thành hệ thống HVAC gồm:
- AHU (Air Handling Unit): Khối xử lý không khí trung tâm, đảm nhận chức năng lọc, làm nóng/lạnh, kiểm soát độ ẩm và phân phối không khí. Loại thiết bị này thường được sử dụng trong khu vực có lưu lượng gió lớn như xưởng sản xuất chính.
- FCU (Fan Coil Unit): Thiết bị nhỏ gọn hơn AHU, thích hợp cho các không gian nhỏ như văn phòng điều hành, phòng kỹ thuật. Có thể lắp đặt dạng treo tường, âm trần hoặc giấu trần.
- Chiller: Hệ thống tạo nước lạnh trung tâm, thường đặt tại tầng mái hoặc phòng kỹ thuật riêng. Chiller kết hợp với AHU, FCU để tuần hoàn nước lạnh và làm mát không khí.
- VRF (Variable Refrigerant Flow): Hệ thống điều hòa trung tâm sử dụng môi chất lạnh có thể thay đổi lưu lượng. Ưu điểm của VRF là tiết kiệm năng lượng, phù hợp với các khu vực có yêu cầu tải lạnh thay đổi theo thời điểm.
- Điều hòa cục bộ: Áp dụng cho các khu vực độc lập hoặc tạm thời, không cần hệ thống phân phối trung tâm.
Khi triển khai thi công hệ thống HVAC nhà xưởng, kỹ sư cơ điện cần tính toán lưu lượng gió, hệ số trao đổi nhiệt và yếu tố môi trường để lựa chọn giải pháp tối ưu. Một hệ thống HVAC hiệu quả sẽ góp phần đáng kể vào việc tiết kiệm điện năng, tăng tuổi thọ thiết bị và nâng cao năng suất lao động.
Hệ thống cấp thoát nước và thiết bị vệ sinh (Plumbing & Sanitary)
Hệ thống cấp thoát nước nhà xưởng giữ vai trò đảm bảo cung cấp và xử lý nước phục vụ cho sản xuất, sinh hoạt và phòng cháy chữa cháy. Đây là một hạng mục quan trọng trong hệ thống MEP nhà xưởng và thường được thiết kế phù hợp với đặc thù vận hành của từng nhà máy.
Thành phần chính gồm:
Cấp nước:
- Nguồn cấp: Có thể lấy từ mạng lưới đô thị hoặc từ giếng khoan riêng, thông qua trạm bơm và bể chứa.
- Hệ thống đường ống: Bao gồm ống chính, ống nhánh, các van điều khiển, đồng hồ đo áp suất, thiết bị lọc và cấp nước đến từng khu vực (vệ sinh, sản xuất, bể chứa PCCC…).
- Yêu cầu: Đảm bảo áp lực nước ổn định, chất lượng nước đạt tiêu chuẩn và tiết kiệm tối đa trong quá trình sử dụng.
Thoát nước:
- Nước mưa: Được dẫn theo hệ thống máng xối, ống thu và xả ra môi trường tự nhiên qua đường cống ngoài.
- Nước thải sinh hoạt: Từ khu vực vệ sinh, nhà ăn… được thu gom và xử lý sơ bộ hoặc tái sử dụng cho các mục đích thứ cấp như tưới cây.
- Nước thải công nghiệp: Tùy theo ngành nghề sản xuất, hệ thống thoát nước phải có giải pháp xử lý hóa học, sinh học hoặc cơ học phù hợp trước khi xả thải ra môi trường.
Hệ thống xử lý nước thải:
Tùy quy mô nhà xưởng và mức độ ô nhiễm, hệ thống có thể gồm các bước như:
- Xử lý cơ học: Loại bỏ rác, cặn lơ lửng.
- Xử lý hóa học: Trung hòa pH, kết tủa kim loại nặng.
- Xử lý sinh học: Ứng dụng vi sinh vật để phân hủy chất hữu cơ.
Hệ thống điện công nghiệp trong hệ thống MEP nhà xưởng
Đây là hạng mục có khối lượng đầu tư lớn nhất trong tổng thể hệ thống MEP nhà xưởng, chiếm đến 70–80% giá trị trong nhiều dự án cơ điện.
Hệ thống điện được chia làm hai nhóm chính:
Điện nặng:
- Trạm biến áp: Nơi chuyển đổi điện áp cao từ lưới điện quốc gia thành điện áp sử dụng trong nhà máy.
- Tủ điện trung thế, hạ thế: Điều khiển và bảo vệ hệ thống điện.
- Tủ điều khiển máy móc: Phân phối và kiểm soát dòng điện đến từng thiết bị sản xuất.
- Hệ thống chiếu sáng công nghiệp, ổ cắm, chống sét, tiếp địa.
Điện nhẹ:
- Hệ thống mạng LAN, điện thoại nội bộ, phát thanh nội bộ.
- Camera giám sát, kiểm soát ra vào (access control), báo động.
- Hệ thống báo giờ làm việc, báo cháy tích hợp…
Việc thiết kế hệ thống điện nhà xưởng cần tuân thủ tiêu chuẩn an toàn PCCC, tiết kiệm điện, khả năng vận hành liên tục, dự phòng rủi ro và có tính mở rộng trong tương lai.
Hệ thống báo cháy và chữa cháy
Trong lĩnh vực công nghiệp, hệ thống phòng cháy chữa cháy (PCCC) là yếu tố bắt buộc trong mọi thiết kế nhà xưởng theo quy định pháp luật Việt Nam. Hệ thống này giúp phát hiện sớm nguy cơ cháy nổ và kịp thời kiểm soát thiệt hại.
Cấu trúc chính gồm:
- Hệ thống báo cháy tự động: Bao gồm đầu dò khói, đầu dò nhiệt, trung tâm báo cháy và hệ thống còi – đèn báo hiệu. Khi phát hiện tín hiệu cháy, hệ thống sẽ kích hoạt cảnh báo và gửi tín hiệu đến bộ phận an ninh.
- Hệ thống chữa cháy:
- Chữa cháy bằng nước: Gồm bơm chữa cháy, họng nước vách tường, cuộn vòi, van chữa cháy.
- Hệ thống sprinkler (phun nước tự động): Lắp đặt trên trần khu vực sản xuất, văn phòng…
- Chữa cháy bằng khí (CO2, FM-200…): Áp dụng cho khu vực chứa thiết bị điện, phòng máy chủ.
- Bể chứa và trạm bơm: Cung cấp nguồn nước dự trữ cho chữa cháy.
Việc bảo trì, kiểm định hệ thống PCCC định kỳ là yêu cầu bắt buộc để đảm bảo vận hành ổn định khi có sự cố.
Những thách thức phổ biến trong xây dựng hệ thống MEP nhà xưởng và cách khắc phục
Triển khai hệ thống MEP nhà xưởng (Mechanical, Electrical, Plumbing) là một quá trình phức tạp đòi hỏi sự phối hợp đồng bộ giữa nhiều bộ phận. Dưới đây là ba thách thức thường gặp và giải pháp cụ thể:
Xung đột trong phối hợp kỹ thuật

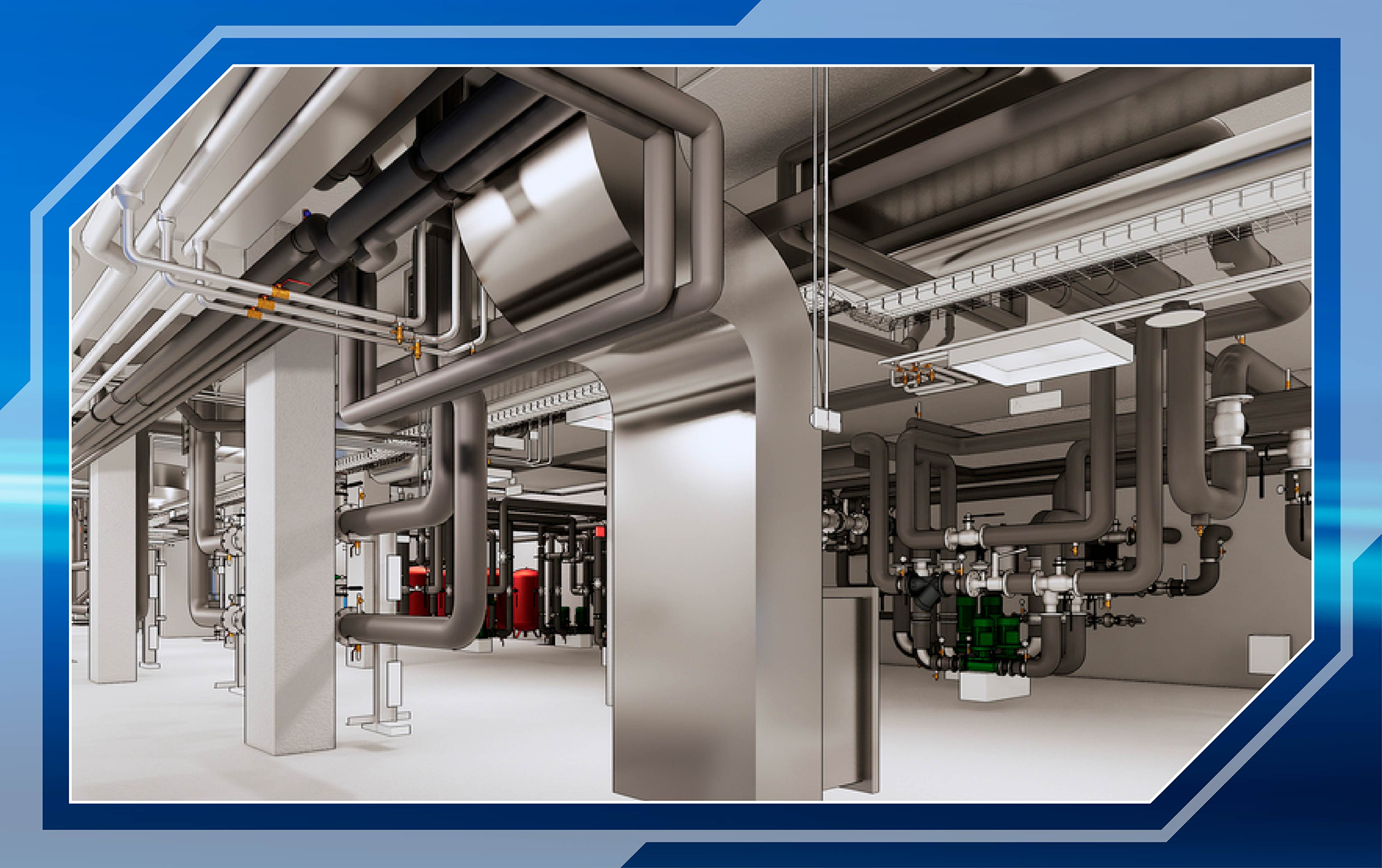

Trong thực tế, hệ thống cơ điện (MEP) thường phát sinh va chạm không gian với các hạng mục kết cấu và kiến trúc. Ví dụ, đường ống HVAC có thể cắt ngang dầm thép hoặc hệ thống sprinkler bị trùng với trần thạch cao. Để giảm thiểu, cần triển khai mô hình BIM (Building Information Modeling) nhằm phát hiện xung đột sớm trên bản vẽ 3D, từ đó điều chỉnh trước khi thi công.
Rủi ro về an toàn lao động
Lắp đặt hệ thống cơ điện tại nhà xưởng, đặc biệt ở độ cao hoặc khu vực hạn chế, tiềm ẩn nguy cơ tai nạn. Giải pháp là tuân thủ nghiêm các quy định an toàn trong xây dựng công nghiệp, đào tạo định kỳ, trang bị đầy đủ thiết bị bảo hộ và giám sát an toàn theo chuẩn ISO 45001.
>>> Xem thêm: Cột thép nhà công nghiệp – Giải pháp kết cấu bền vững nhà xưởng
Tối ưu chi phí vận hành và bảo trì hệ thống MEP nhà xưởng
Một hệ thống MEP nhà xưởng không được thiết kế tối ưu sẽ làm tăng chi phí điện năng, nước và chi phí sửa chữa định kỳ. Để khắc phục, cần tích hợp công nghệ tiết kiệm năng lượng như đèn LED, biến tần, hệ thống BMS (Building Management System) và lựa chọn vật liệu bền vững, dễ bảo trì, giúp giảm chi phí lâu dài.
Hệ thống MEP nhà xưởng là nền tảng bảo đảm hiệu suất, an toàn và tính bền vững của toàn bộ công trình. Để xây dựng một nhà xưởng tối ưu, đừng bỏ qua việc đầu tư đúng cách vào hệ thống này. Hãy bắt đầu từ việc hiểu rõ – và thiết kế thông minh – ngay từ hôm nay.
