Hệ thống điện công nghiệp bao gồm những gì?

Hệ thống điện công nghiệp là “trái tim” của mọi nhà máy, xí nghiệp hiện đại. Nhưng bạn đã thực sự hiểu hệ thống này gồm những gì và vận hành ra sao để đảm bảo hiệu suất tối ưu? Bài viết sẽ giúp bạn khám phá chi tiết cấu tạo và nguyên lý hoạt động của hệ thống điện công nghiệp, từ đó hiểu rõ cách vận hành và bảo trì một cách hiệu quả, an toàn nhất.

Hệ thống điện công nghiệp bao gồm những gì?

Hệ thống điện công nghiệp là tổ hợp các thiết bị và bộ phận đảm bảo cung cấp, phân phối và điều khiển nguồn điện ổn định, an toàn cho hoạt động sản xuất công nghiệp. Để vận hành hiệu quả, hệ thống điện công nghiệp thường bao gồm các thành phần quan trọng sau:

Hệ thống cấp điện trung áp và máy biến áp tổng

Đây là phần đầu mối chuyển đổi nguồn điện từ lưới điện quốc gia (thường ở mức trung áp) xuống mức điện áp phù hợp sử dụng trong nhà máy. Máy biến áp tổng có nhiệm vụ ổn định và điều chỉnh điện áp, đảm bảo nguồn điện cung cấp đến hệ thống thiết bị sản xuất luôn duy trì ở mức an toàn, tránh gây hư hại hoặc gián đoạn dây chuyền công nghiệp. Việc kiểm soát dòng điện trung áp là bước căn bản giúp giảm thiểu tổn thất điện năng và tăng hiệu suất hoạt động cho toàn bộ hệ thống.

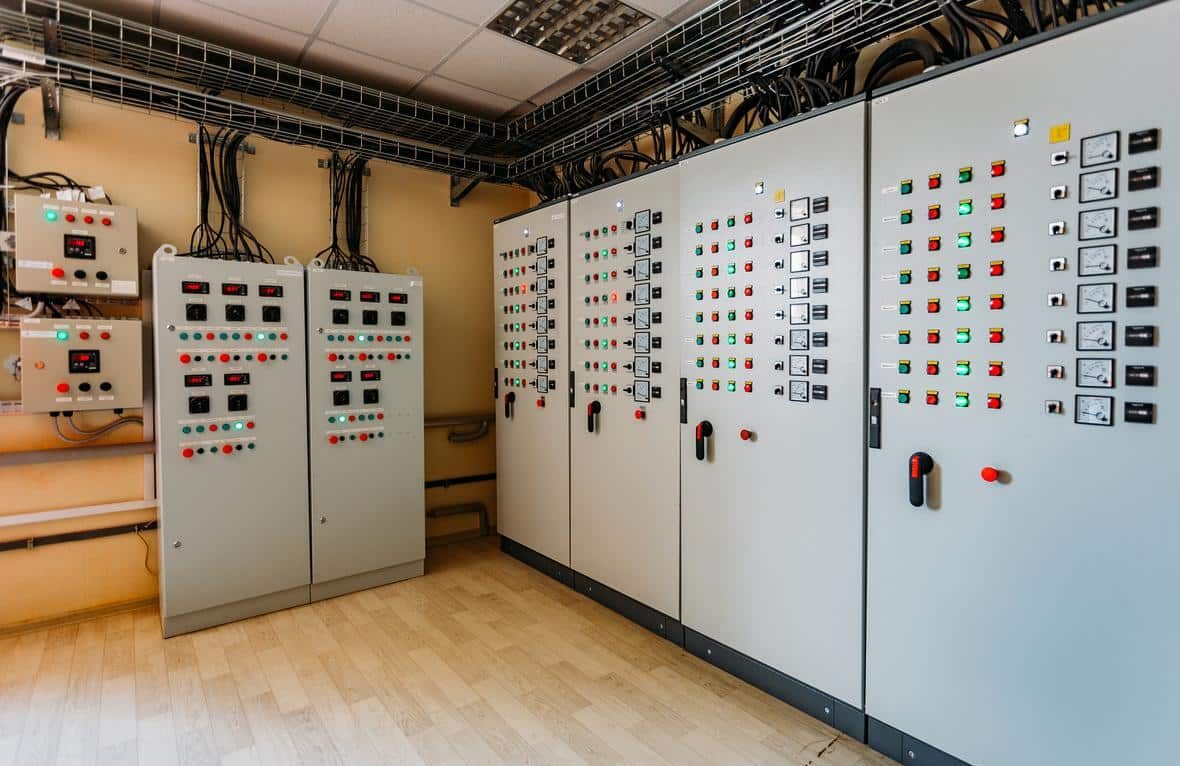

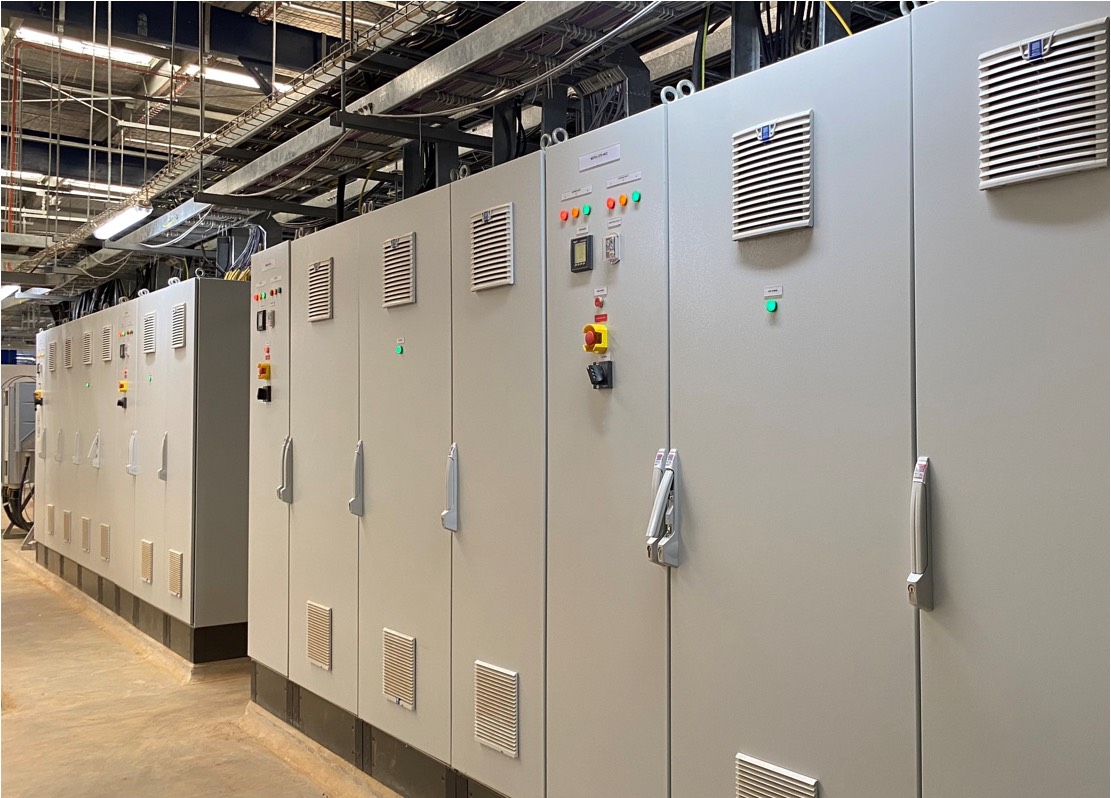

Tủ điện phân phối

Tủ điện phân phối đóng vai trò trung gian phân chia nguồn điện từ máy biến áp tổng đến các khu vực hoặc thiết bị riêng biệt trong nhà máy. Tủ điện phân phối bao gồm nhiều loại như tủ MSB (Main Switchboard) dùng để bảo vệ tổng và chuyển đổi nguồn, cùng các tủ DB (Distribution Board) nhỏ hơn cho từng khu vực sản xuất. Các tủ này thường tích hợp cầu dao tự động (MCB, MCCB), thiết bị bảo vệ quá tải, cầu chì và thiết bị đo điện (ampe kế, volt kế) nhằm bảo đảm an toàn và dễ dàng giám sát hoạt động của hệ thống.

Tủ điện điều khiển thiết bị công nghiệp

Tủ điện điều khiển là bộ phận quản lý trực tiếp việc bật tắt và điều chỉnh nguồn điện cho các máy móc, thiết bị trong dây chuyền sản xuất. Ngoài các thiết bị bảo vệ, tủ này còn thường chứa các bộ phận điều khiển như relay, bộ khởi động từ, biến tần,… giúp tối ưu hóa quá trình vận hành, đảm bảo thiết bị hoạt động đúng công suất và an toàn.

Các thiết bị công nghiệp sử dụng điện

Đây là phần cốt lõi trong hệ thống điện công nghiệp, bao gồm toàn bộ máy móc, thiết bị sản xuất như dây chuyền chế tạo, hệ thống băng tải, máy đóng gói,… Bên cạnh đó còn có các hệ thống phụ trợ như chiếu sáng, điều hòa không khí, thông gió cũng thuộc phạm vi này. Việc đảm bảo nguồn điện ổn định, phù hợp giúp các thiết bị vận hành liên tục, giảm thiểu sự cố và nâng cao hiệu suất sản xuất.

Phân loại hệ thống điện khu công nghiệp theo quy mô và mục đích sử dụng

Trong lĩnh vực thiết kế hệ thống điện công nghiệp, việc phân loại theo quy mô và mục đích sử dụng giúp tối ưu hóa thiết kế, đảm bảo hiệu quả vận hành và tiết kiệm chi phí đầu tư. Dưới đây là ba mô hình điển hình:

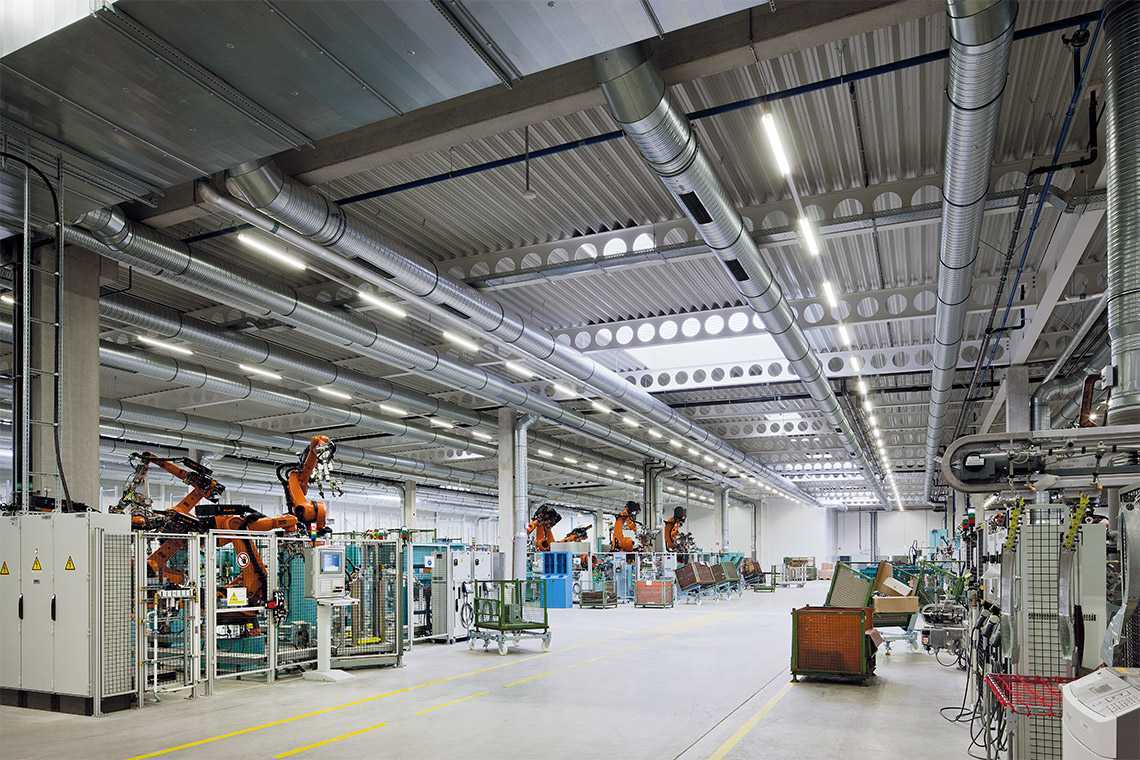

Hệ thống điện cho nhà máy, xí nghiệp quy mô lớn

Đây là dạng hệ thống điện công nghiệp có yêu cầu cao về công suất, độ ổn định và tính liên tục. Thường áp dụng cho các nhà máy luyện kim, cơ khí, hóa chất hoặc nhà máy điện. Hệ thống này tích hợp trạm biến áp công suất lớn, hệ thống điều khiển trung tâm (SCADA), các busbar chính và phụ, cùng hệ thống bảo vệ rơ-le đa lớp. Lưới điện nội bộ thường thiết kế theo mô hình vòng để đảm bảo cấp điện liên tục khi xảy ra sự cố.

Hệ thống điện cho khu công nghiệp, khu chế xuất

Khác với nhà máy đơn lẻ, khu công nghiệp bao gồm nhiều xí nghiệp hoạt động đồng thời. Do đó, hệ thống điện tại đây yêu cầu tính linh hoạt cao, khả năng phân phối điện đa điểm và tích hợp quản lý năng lượng. Hệ thống thường có các trạm biến áp phân phối đặt rải rác, được kết nối qua cáp ngầm hoặc cáp treo trung thế, phục vụ từng khu chức năng riêng biệt.

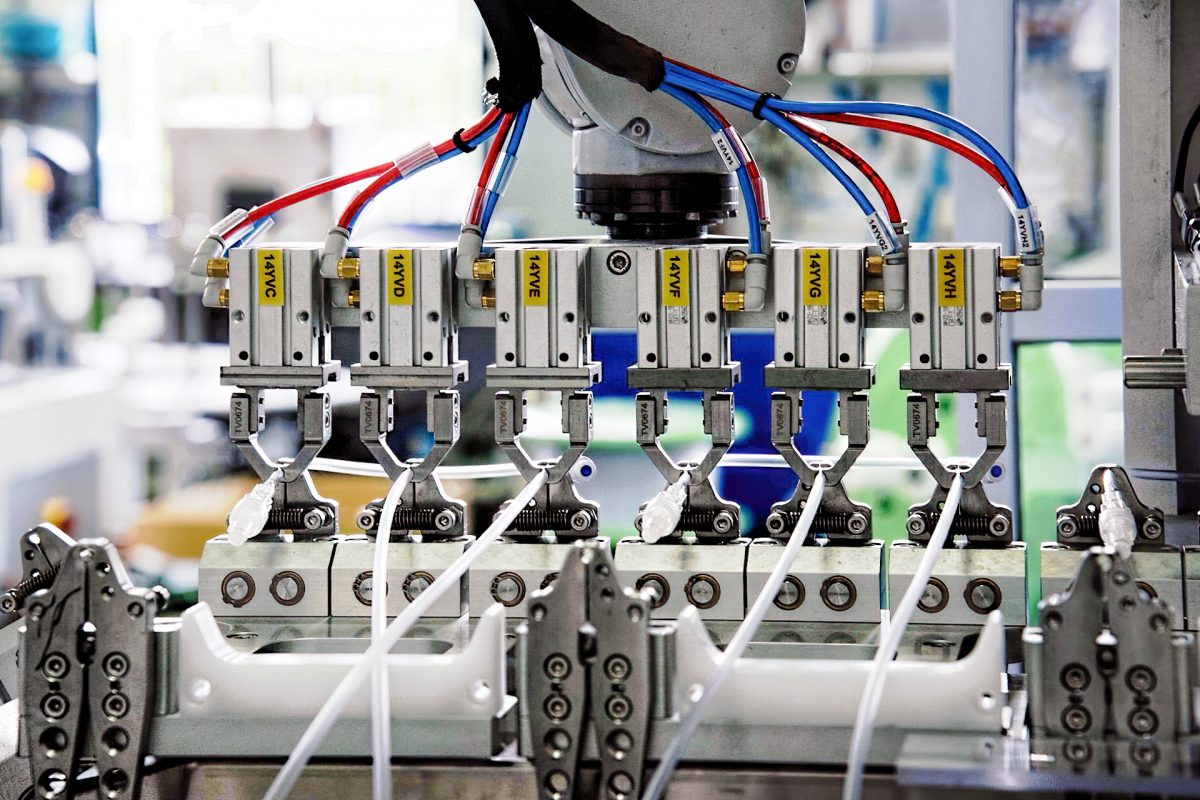

Hệ thống điện cho dây chuyền sản xuất tự động

Loại hình này nhấn mạnh vào tính chính xác, ổn định điện áp và khả năng tích hợp tự động hóa. Hệ thống bao gồm các biến tần, bộ khởi động mềm, tủ điều khiển PLC/SCADA và thiết bị truyền động điện tử. Thiết kế thường tuân thủ các tiêu chuẩn như IEC 60204-1 để đảm bảo an toàn và đồng bộ với hệ thống điều khiển sản xuất.

Nguyên lý hoạt động của hệ thống điện công nghiệp

Quá trình cấp điện và phân phối dòng điện

Hệ thống điện công nghiệp vận hành dựa trên một chuỗi liên kết chặt chẽ giữa các khâu: nguồn phát, truyền tải, phân phối và tiêu thụ. Điện năng thường được lấy từ lưới điện quốc gia hoặc các máy phát công suất lớn, sau đó được hạ áp thông qua trạm biến áp để phù hợp với nhu cầu của từng phân xưởng hay thiết bị. Quá trình phân phối điện phải đảm bảo ổn định điện áp, giảm tổn thất công suất và đáp ứng tải thay đổi theo thời gian thực. Các tủ điện phân phối, busway (thanh dẫn điện) và hệ thống dây dẫn được bố trí khoa học nhằm tối ưu hiệu suất sử dụng điện.

Cơ chế bảo vệ an toàn hệ thống

Trong môi trường công nghiệp, bảo vệ hệ thống điện đóng vai trò then chốt nhằm ngăn chặn sự cố và đảm bảo an toàn vận hành. Các thiết bị như CB (cầu dao tự động), MCCB, relay bảo vệ quá dòng, quá áp, sụt áp, chạm đất,… được tích hợp sẵn trong tủ điều khiển. Khi phát hiện bất thường, hệ thống sẽ tự động ngắt mạch để bảo vệ thiết bị và người vận hành. Ngoài ra, hệ thống tiếp địa và chống sét lan truyền cũng là thành phần không thể thiếu.

Nguyên tắc điều khiển và vận hành thiết bị

Các thiết bị điện công nghiệp như motor, biến tần, contactor, PLC,… được vận hành thông qua hệ thống điều khiển trung tâm hoặc các cụm điều khiển cục bộ. Nguyên lý vận hành xoay quanh việc đóng/cắt mạch, điều chỉnh tốc độ, mô-men hoặc đảo chiều dòng điện nhằm phù hợp với yêu cầu của từng công đoạn sản xuất. Việc tích hợp tự động hóa – đặc biệt qua PLC – giúp tăng độ chính xác, tiết kiệm năng lượng và giảm thiểu sự cố do vận hành thủ công.

Bản thiết kế hệ thống điện công nghiệp

Trong lĩnh vực thi công hệ thống điện công nghiệp, việc lập bản thiết kế chi tiết là bước bắt buộc nhằm đảm bảo hiệu quả sử dụng và tính an toàn lâu dài. Đây là giai đoạn định hình toàn bộ cấu trúc cấp điện, từ vị trí lắp đặt thiết bị đến hướng đi dây dẫn và điểm kết nối chính.

Một bản vẽ thiết kế hệ thống điện công nghiệp cần thể hiện được ba yếu tố then chốt:

1. Xác định tổng công suất tiêu thụ điện dựa trên thiết bị sản xuất, hệ thống chiếu sáng, điều hòa không khí và máy móc vận hành. Điều này giúp cân đối tải điện và lựa chọn tủ điện công nghiệp phù hợp.
2. Bố cục bản vẽ rõ ràng, sử dụng ký hiệu điện chuẩn theo quy định ngành kỹ thuật, đảm bảo các kỹ sư, kỹ thuật viên dễ đọc, dễ thi công và bảo trì.
3. Tính toán số lượng dây cáp điện, thiết bị đóng cắt, ổ cắm, máng cáp… nhằm tối ưu chi phí đầu tư và hạn chế lãng phí vật tư.

Ngoài ra, thiết kế còn phải tính đến khả năng mở rộng quy mô sản xuất trong tương lai và tuân thủ đầy đủ tiêu chuẩn an toàn điện công nghiệp (IEC, TCVN). Đây là yếu tố then chốt để hệ thống vận hành ổn định, giảm thiểu rủi ro và tiết kiệm năng lượng dài hạn.

Quy trình thi công hệ thống điện công nghiệp

Trong bối cảnh công nghiệp hóa ngày càng phát triển, việc triển khai và thi công hệ thống điện công nghiệp đóng vai trò nền tảng trong vận hành nhà máy, xưởng sản xuất, khu công nghiệp… Không chỉ đơn thuần là việc kéo dây hay lắp đặt tủ điện, thi công điện công nghiệp còn là cả một quy trình kỹ thuật chặt chẽ, yêu cầu sự chính xác và tuân thủ các tiêu chuẩn an toàn.

Các hạng mục chính trong thi công điện công nghiệp

Một hệ thống điện công nghiệp hoàn chỉnh bao gồm nhiều thành phần, được thi công đồng bộ nhằm đảm bảo dòng điện ổn định, hiệu suất sử dụng cao và an toàn tối đa. Các hạng mục thường gặp bao gồm:

Hệ thống cáp nguồn tổng

Đây là phần thiết yếu, chịu trách nhiệm dẫn điện từ nguồn vào toàn bộ công trình. Quá trình thi công bao gồm việc tính toán công suất tải, lựa chọn tiết diện dây phù hợp và điều chỉnh điện áp phù hợp cho các thiết bị tiêu thụ. Cáp nguồn tổng cần được thi công theo đúng kỹ thuật nhằm tránh tình trạng quá tải, sụt áp hay chập cháy.

Lắp đặt hệ thống thang máng cáp

Thang máng cáp là giải pháp giúp gom dây dẫn gọn gàng, tạo sự chuyên nghiệp và thẩm mỹ cho công trình điện nhà xưởng. Ngoài ra, hệ thống này còn hỗ trợ trong việc bảo trì và thay thế dây dẫn sau này. Vật liệu máng cáp thường làm từ tôn mạ kẽm hoặc sơn tĩnh điện, có khả năng chống gỉ và chịu lực tốt.

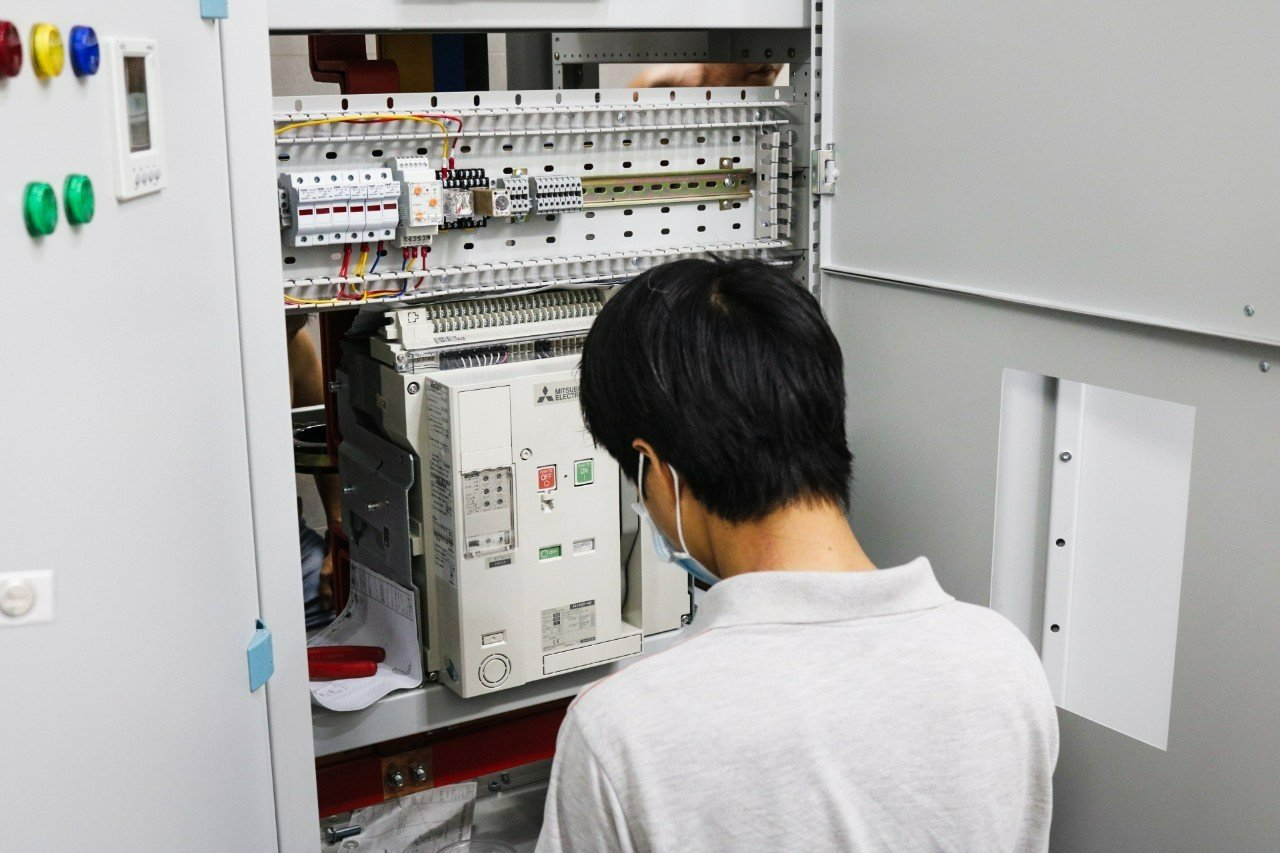

Thi công tủ điện và tủ điều khiển

Tủ điện là nơi tập trung thiết bị đóng cắt, bảo vệ và điều khiển toàn bộ hệ thống điện. Tùy theo quy mô công trình, tủ có thể được chia thành các loại như: tủ điện tổng, tủ phân phối, tủ điều khiển động cơ (MCC), tủ ATS, tủ PLC… Thi công tủ điện yêu cầu độ chính xác cao trong việc đấu nối thiết bị và cài đặt hệ điều khiển để đảm bảo khả năng vận hành liên tục và an toàn.

Lắp đặt thiết bị điện công nghiệp

Bao gồm động cơ, biến tần, cảm biến, đèn chiếu sáng, quạt hút, điều hòa công nghiệp, bộ điều khiển lập trình PLC, hệ thống HMI… Việc thi công hạng mục này đòi hỏi kỹ thuật viên am hiểu nguyên lý hoạt động của từng thiết bị để đấu nối và cấu hình đúng theo yêu cầu.

Quy trình thi công hệ thống điện công nghiệp

Một quy trình thi công hệ thống điện công nghiệp tiêu chuẩn thường trải qua 5 giai đoạn:

B1: Khảo sát hiện trạng công trình

Việc khảo sát đóng vai trò nền tảng để xây dựng giải pháp phù hợp. Kỹ sư điện sẽ thu thập các thông tin như: diện tích, kết cấu nhà xưởng, ngành nghề sản xuất, mật độ thiết bị sử dụng điện, hệ thống chiếu sáng, hệ thống lạnh và điều khiển tự động. Những dữ liệu này giúp xác định tải trọng điện tổng thể và phương án cấp điện hợp lý.

B2: Thiết kế bản vẽ hệ thống điện

Sau khảo sát, đơn vị thi công sẽ tiến hành thiết kế bản vẽ điện công nghiệp, trong đó thể hiện sơ đồ mạch điện, vị trí lắp đặt các thiết bị, hướng đi dây, kết nối tủ điện và các điểm đấu nối… Bản vẽ phải tuân thủ theo quy chuẩn kỹ thuật quốc gia (TCVN) và đảm bảo tính khả thi khi triển khai thực tế.

B3: Chuẩn bị thiết bị và vật tư

Giai đoạn này gồm việc lựa chọn và chuẩn bị đầy đủ vật tư: dây cáp điện, ống ruột gà, thiết bị đóng cắt, biến tần, tủ điện, thiết bị điều khiển tự động,… Các thiết bị nên có nguồn gốc rõ ràng, đáp ứng tiêu chuẩn kỹ thuật, khả năng chịu tải và hoạt động ổn định trong môi trường công nghiệp. Những thương hiệu lớn như CHINT, Schneider, LS, ABB là lựa chọn phổ biến nhờ tính ổn định và độ bền cao.

B4: Lắp đặt và đấu nối hệ thống

Dựa trên bản vẽ kỹ thuật, đội thi công tiến hành triển khai các công đoạn: lắp đặt máng cáp, kéo dây, gắn tủ điện, đấu nối thiết bị điều khiển và đo lường, bố trí hệ thống chiếu sáng và thông gió… Mỗi bước đều phải tuân thủ đúng quy trình kỹ thuật nhằm đảm bảo hệ thống hoạt động hiệu quả và an toàn.

B5: Kiểm tra, chạy thử và nghiệm thu

Trước khi đưa vào sử dụng chính thức, hệ thống điện phải trải qua quá trình kiểm tra toàn diện: đo điện trở cách điện, kiểm tra tiếp địa, test tải giả, thử nghiệm đóng cắt… Kết quả kiểm tra phải được ghi nhận đầy đủ, nhằm đảm bảo hệ thống đáp ứng tiêu chuẩn vận hành lâu dài và hạn chế rủi ro trong sản xuất.

Những lưu ý quan trọng khi thi công điện công nghiệp

• Luôn tuân thủ quy chuẩn an toàn điện trong quá trình thi công. Người thực hiện cần có chứng chỉ nghề, am hiểu tiêu chuẩn kỹ thuật và quy trình làm việc.
• Lựa chọn vật tư và thiết bị điện chất lượng cao, có chứng nhận CO, CQ rõ ràng. Tránh sử dụng hàng trôi nổi, không rõ nguồn gốc dễ gây cháy nổ, hỏng hóc thiết bị.
• Thi công theo đúng bản vẽ thiết kế và kiểm tra hệ thống kỹ lưỡng trước khi bàn giao.
• Tính toán phương án mở rộng hệ thống trong tương lai (đề phòng tăng tải hoặc mở rộng nhà xưởng).
• Ưu tiên đơn vị thi công có kinh nghiệm, đội ngũ kỹ thuật bài bản để đảm bảo tiến độ và chất lượng công trình.

Quy chuẩn kỹ thuật cho hệ thống điện công nghiệp

Khi triển khai hệ thống điện công nghiệp, việc tuân thủ đầy đủ các tiêu chuẩn quốc gia là điều bắt buộc nhằm đảm bảo an toàn và hiệu quả vận hành. Các quy định này hướng dẫn chi tiết về thiết kế, lắp đặt và sử dụng thiết bị điện trong môi trường sản xuất.

• TCVN 7447-5-51:2010 – Quy tắc chung khi lắp đặt thiết bị điện
• TCVN 394:2007 – Thiết kế hệ thống điện cho công trình xây dựng
• Quyết định 19/2006/QĐ-BCN – Quy phạm trang bị điện
• QCVN 01:2008/BCT – Quy chuẩn an toàn kỹ thuật điện

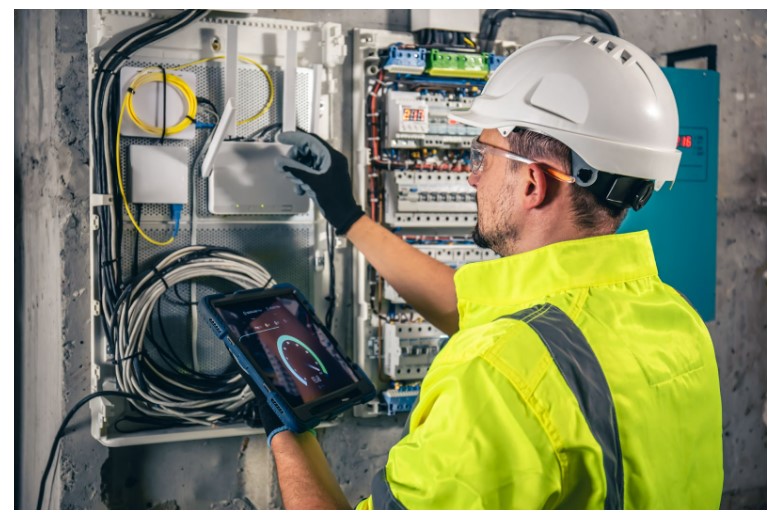

Bảo trì hệ thống điện cho nhà xưởng, xí nghiệp

Trong hệ thống điện công nghiệp, bảo trì định kỳ không chỉ là yêu cầu kỹ thuật mà còn là yếu tố then chốt giúp duy trì hoạt động sản xuất ổn định, hạn chế nguy cơ chập cháy và kéo dài tuổi thọ thiết bị điện công nghiệp. Với đặc thù vận hành liên tục, các nhà xưởng – xí nghiệp cần áp dụng quy trình bảo trì chuyên nghiệp để giảm thiểu rủi ro về điện.

Các bước cơ bản trong bảo trì hệ thống điện nhà xưởng bao gồm:

• Chuẩn bị đầy đủ thiết bị bảo hộ an toàn cho kỹ thuật viên
• Kiểm tra tổng thể bằng mắt thường để phát hiện dấu hiệu bất thường
• Sử dụng thiết bị đo chuyên dụng đánh giá điện áp, dòng điện, điểm phát nhiệt
• Xác định và xử lý các điểm tiếp xúc lỏng lẻo, thiết bị hư hỏng, cáp xuống cấp
• Thực hiện bảo trì, vệ sinh, siết chặt và thay thế linh kiện nếu cần
• Lập báo cáo chi tiết để phục vụ việc kiểm định hoặc bảo trì lần tiếp theo

Hiểu rõ về hệ thống điện công nghiệp và nguyên lý hoạt động chính là bước nền tảng giúp bạn quản lý và vận hành thiết bị một cách thông minh. Hãy áp dụng kiến thức này để nâng cao hiệu suất và đảm bảo an toàn cho hệ thống của bạn mỗi ngày.
